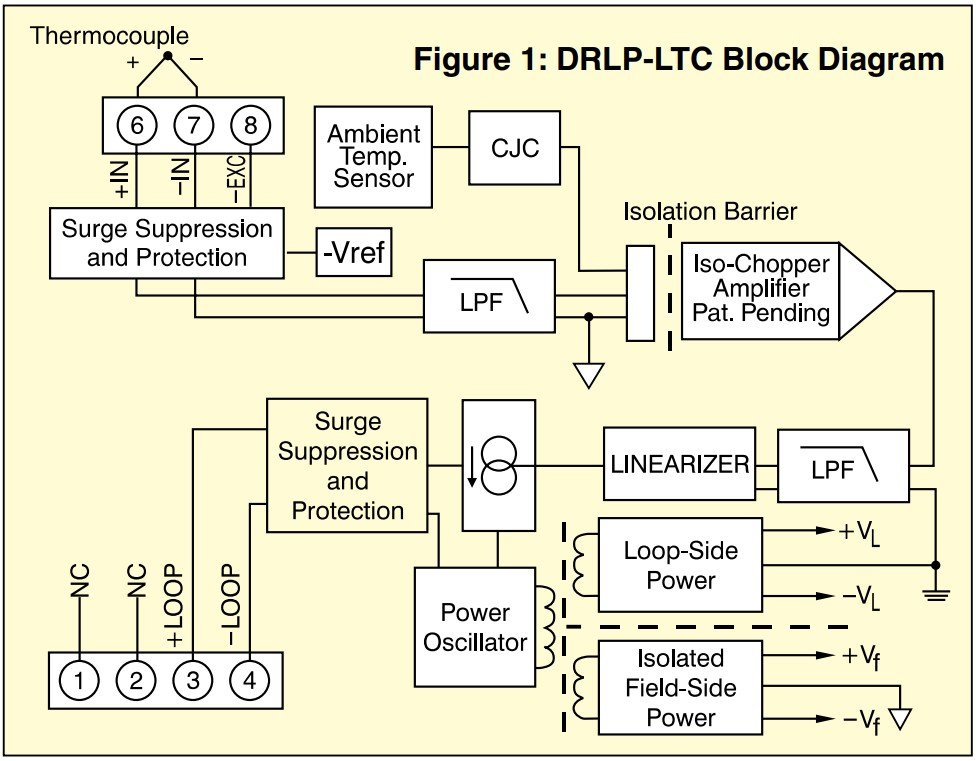

每个DRLP-LTC热电偶输入变送器都提供一个热电偶输入通道，该通道经过过滤、隔离、放大、线性化并转换为过程电流输出（图1）。信号滤波是通过一个5极点滤波器完成的，它在60Hz时提供85dB的正常模式抑制，在50Hz时提供80dB的正常模式抑制。一个抗混叠极位于隔离栅的磁场侧，其他四个位于工艺回路侧。在初始场侧滤波之后，输入信号由专有的斩波器电路斩波。隔离由变压器耦合提供，同样使用专有技术来抑制共模尖峰或浪涌的传输。
线性化是通过模块本身创建非线性传递函数来实现的。这种非线性传递函数在工厂就进行了配置，并被设计为等于并与热电偶非线性相反。
DRLP-LTC可与八种行业标准热电偶类型连接：J、K、T、E、R、S、B和N。每个变送器都经过冷端补偿，以校正由变送器上的热电偶线和螺钉端子形成的寄生热电偶。电路提供升级开路热电偶检测。通过在输入端子块上的螺钉端子6（ IN）和8（-EXC）之间安装一个47MΩ、±20%的电阻器，可以实现缩小指示。
DRLP-LTC变送器上的特殊输入和输出电路可防止意外连接高达240VAC的电源线电压，并防止ANSI/IEEE C37.90.1定义的瞬态事件。回路电源线使用螺丝端子固定在模块上，螺丝端子位于可插拔接线端子中，便于系统组装和重新配置。变送器零点和量程设置至高可达±3%。使用位于前面板标签下方的电位计进行调整，为便于使用，是非交互式的
规格
TA= 25℃和 24V环路电压时的典型值
输入范围：符合NIST专论175、ITS-90的标准热电偶温度限制
输入偏置电流：-25 nA
输入电阻
正常：50 MΩ
关机：66 kΩ
过载：66 kΩ
CMR(50Hz or 60Hz)：160 dB
NMR：85 dB at 60 Hz，80 dB at 50 Hz
可调性：±3%零点和量程
精度：查看订购信息
稳定性
偏移：±60 ppm/℃
增益：±80 ppm/℃
冷端补偿
精度，25℃：±0.25℃
精度，0 to 50℃：±0.50℃
精度，-40 to 80℃：±1.25℃
开路输入响应：升级
开路输入检测时间：< 5s
带宽，-3 dB：3Hz
响应时间，90%量程：165 ms
输出限制
欠量程：2.8 mA
超量程：29 mA
订货信息：
| 型号 | TC类型 | 输入范围 | 精度* |
| DRLP-LTC-J1 | J | 0 to 760℃ (32 to 1400℉) | ±0.1% span ±0.76℃ |
| DRLP-LTC-J2 | -100 to 300℃ (-148 to 572℉) | ±0.1% span ±0.40℃ | |
| DRLP-LTC-J3 | 0 to 500℃ (32 to 932℉) | ±0.1% span ±0.50℃ | |
| DRLP-LTC-K1 | K | 0 to 1000℃ (32 to 1832℉) | ±0.1% span ±1.00℃ |
| DRLP-LTC-K2 | 0 to 500℃ (32 to 932℉) | ±0.1% span ±0.50℃ | |
| DRLP-LTC-K3 | -100 to 1350℃ (-148 to 2462℉) | ±0.1% span ±1.45℃ | |
| DRLP-LTC-K4 | 0 to 1200℃ (32 to 2192℉) | ±0.1% span ±1.20℃ | |
| DRLP-LTC-T1 | T | -100 to 400℃ (-148 to 752℉) | ±0.1% span ±0.50℃ |
| DRLP-LTC-T2 | 0 to 200℃ (32 to 392℉) | ±0.1% span ±0.20℃ | |
| DRLP-LTC-E | E | 0 to 1000℃ (32 to 1832℉) | ±0.1% span ±1.00℃ |
| DRLP-LTC-R | R | 500 to 1750℃ (932 to 3182℉) | ±0.1% span ±1.25℃ |
| DRLP-LTC-S | S | 500 to 1750℃ (932 to 3182℉) | ±0.1% span ±1.25℃ |
| DRLP-LTC-B | B | 500 to 1800℃ (932 to 3272℉) | ±0.1% span ±1.30℃ |
| DRLP-LTC-N | N | -100 to 1300℃ (-148 to 2372℉) | ±0.1% span ±1.40℃ |
| *包括一致性、滞后性、可重复性和CJC误差。 | |||
| 配件 | |||
| RAIL-35-1 | 35mm DIN导轨，1m（3.3'）长 | ||
| RAIL-35-2 | 35mm DIN导轨，2m（6.6'）长 | ||
