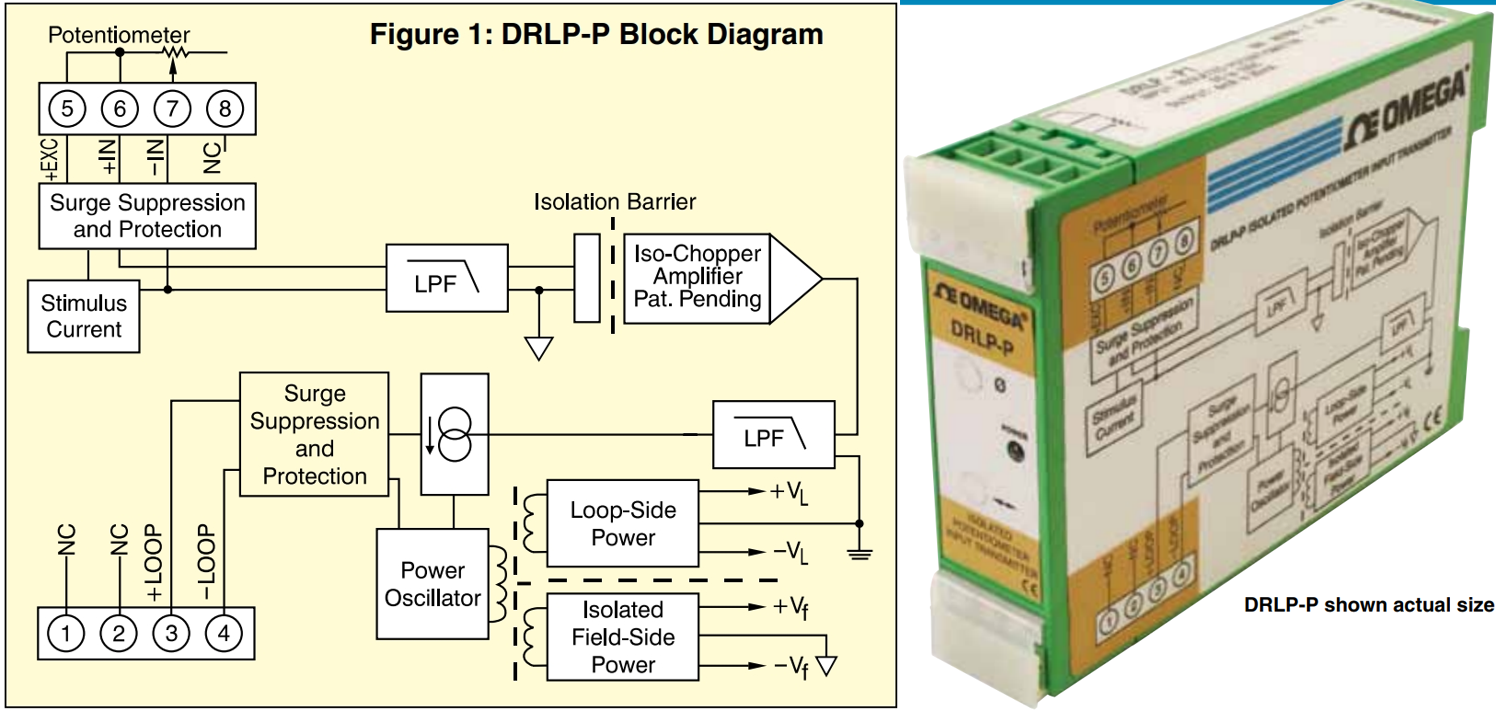

每个DRLP-P电位计输入变送器都提供一个电位计输入通道，该输入经过过滤、隔离、放大并转换为过程电流输出（图1）。信号滤波是通过一个5极点滤波器完成的，它在60Hz时提供85dB的正常模式抑制，在50Hz时提供80dB的正常模式抑制。一个抗混叠极位于隔离栅的磁场侧，其他四个位于工艺回路侧。在初始场侧滤波之后，输入信号由专有的斩波器电路斩波。隔离由变压器耦合提供，同样使用专有技术来抑制共模尖峰或浪涌的传输。
电位计激励由发射器使用精密电流源提供。激励电流小（小于0.26mA），从而减少了电位计的自热。引线补偿是通过匹配两条电流路径来实现的，从而抵消了引线电阻的影响。
DRLP-P变送器上的特殊输入和输出电路可防止意外连接高达240 Vac的电源线电压，并防止ANSI/IEEE C37.90.1定义的瞬态事件。信号和环路电源线使用螺丝端子固定在模块上，螺丝端子位于可插拔接线端子中，便于系统组装和重新配置。
这些模块具有出色的稳定性，无需重新校准，但是，零点和量程设置至多可调整±10%，以适应需要微调的情况。使用位于前面板标签下方的电位计进行调整，为便于使用，是非交互式的。
规格
TA= 25℃和 24V环路电压时的典型值
输入范围：0Ω to 10 kΩ
输入电阻
正常：50M Ω
关机：66 kΩ
过载：66 kΩ
CMR(50 or 60 Hz)：160 dB
核磁共振：60 Hz时为85 dB，50 Hz时为80 dB
可调性：±10%零点和量程
准确度*：±0.03%
一致性：±0.01%
稳定性
偏移：±50 ppm/℃
增益：±100 ppm/℃
传感器激励电流：0.26 mA；100Ω、500Ω传感器；0.13毫安；1 kΩ传感器；0.065毫安；10 kΩ传感器
引线电阻效应：±0.01Ω/Ω；100Ω、500Ω、1 kΩ传感器：±0.02Ω/Ω；10 kΩ传感器
带宽，-3dB：3Hz
响应时间，90%跨度：165ms
输出限制
欠范围：3 mA
超量程：29 mA
*包括线性度、滞后性和可重复性
订货信息：
| 型号 | 输入范围 |
| DRLP-P1 | 0 to 100Ω |
| DRLP-P2 | 0 to 500Ω |
| DRLP-P3 | 0 to 1 kΩ |
| DRLP-P4 | 0 to 10 kΩ |
| 配件 | |
| RAIL-35-1 | 35mm DIN rail，1m (3.3') length |
| RAIL-35-2 | 35mm DIN rail，2m (6.6') length |
