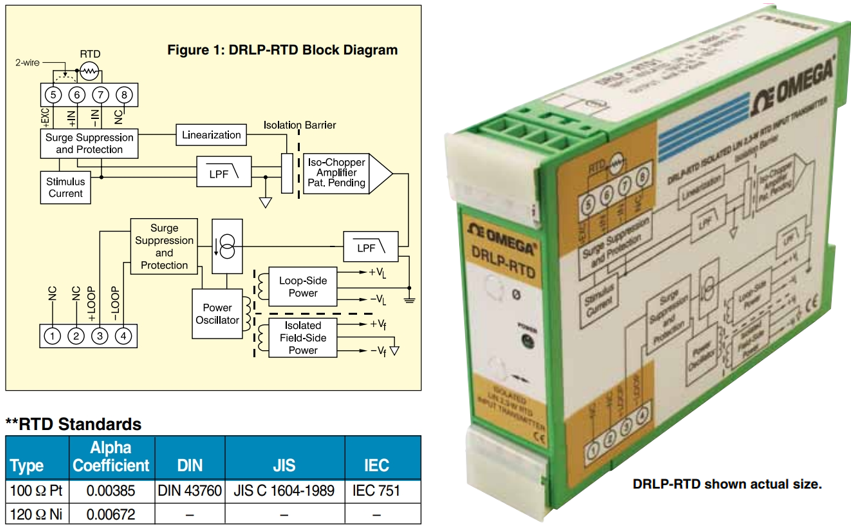

每个DRLP-RTD RTD输入变送器都提供一个RTD输入通道，该输入通道经过过滤、隔离、放大、线性化并转换为过程电流输出（图1）。信号滤波是通过一个5极点滤波器完成的，它在60Hz时提供85dB的正常模式抑制，在50Hz时提供80dB的正常模式抑制。一个抗混叠极位于隔离栅的磁场侧，其他四个位于工艺回路侧。在初始场侧滤波之后，输入信号由专有的斩波器电路斩波。隔离由变压器耦合提供，同样使用专有技术来抑制共模尖峰或浪涌的传输。
RTD激励由发射器使用精密电流源提供。激励电流非常小（100Ω Pt和120Ω Ni至大为0.26mA），这减少了RTD的自热。线性化是通过模块本身创建非线性传递函数来实现的。该非线性传递函数在工厂配置，设计为与特定的RTD非线性相等且相反。引线补偿是通过匹配两个电流路径来实现的，从而抵消了引线电阻的影响。
列出的规格适用于3线连接。RTD与模块的2线连接也是可能的，通过在端子块的引脚5（ EXC）和引脚6（ IN）之间添加跳线，并在引脚6（ IN）和引脚7（-IN）之间连接RTD引线来实现。2线连接使模块的引线电阻补偿功能无效。
DRLP-RTD变送器上的特殊输入和输出电路可防止意外连接高达240VAC的电力线电压，并防止ANSI/IEEE C37.90.1定义的瞬态事件。信号和环路电源线使用螺丝端子固定在模块上，螺丝端子位于可插拔接线端子中，便于系统组装和重新配置。
这些模块具有出色的稳定性，无需重新校准，但是，零点和量程设置至多可调整±3%，以适应需要微调的情况。使用位于前面板标签下方的电位计进行调整，为便于使用，是非交互式的。
规格
TA=25℃和24V环路电压时的典型值
DRLP-RTD
输入范围：-200 to 850℃（-328 to 1562℉）（100Ω Pt）；-80 to 320℃（-112 to 608℉）（120Ω Ni）
输入电阻
正常：50 MΩ
关机：66 kΩ
过载：66 kΩ
CMR (50 or 60 Hz)：160 dB
NMR：85 dB at 60 Hz，80 dB at 50 Hz
可调性：±3%零点和量程
精度：查看订购信息
一致性：±0.025%
稳定性
偏移：±50 ppm/℃
增益：±100 ppm/℃
传感器激励电流：0.260 mA
铅电阻效应：±0.02℃/Ω
带宽，-3dB：3 Hz
响应时间，90%量程：165 ms
输出限制
欠范围：3 mA
超量程：29 mA
美国OMEGA变送器订货信息：
| 100 Ω Pt **型号 | 输入范围 | 精度 |
| DRLP-RTD1 | -100 to 100℃ (-148 to 212℉) | ±0.1% span ±0.2℃ |
| DRLP-RTD2 | -100 to 100℃ (-148 to 212℉) | ±0.1% span ±0.1℃ |
| DRLP-RTD3 | 0 to 200℃ (32 to 392℉) | ±0.1% span ±0.2℃ |
| DRLP-RTD4 | 0 to 600℃ (32 to 1112℉) | ±0.1% span ±0.6℃ |
| DRLP-RTD5 | 0 to 400℃ (32 to 752℉) | ±0.1% span ±0.4℃ |
| 120 Ω Ni ** | ||
| DRLP-RTD6 | 0 to 300℃ (32 to 572℉) | ±0.1% span ±0.3℃ |
| * 包括一致性、滞后性和可重复性。 | ||
| 配件 | ||
| RAIL-35-1 | 35mm DIN导轨，1m（3.3'）长 | |
| RAIL-35-2 | 35mm DIN导轨，2m（6.6'）长 | |
