美国OMEGA经济型DIN导轨信号调节器CCT系列

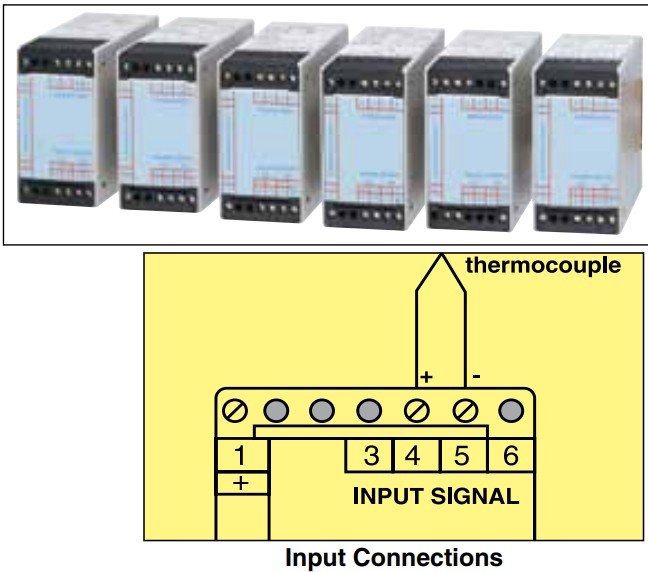

CCT系列DIN导轨信号调节器设计用于接受广泛的输入信号，例如作为交流和直流电压和电流、频率、温度（热电偶和RTD）和过程传感器，并提供0/4 to 20 mA或0 to 10 Vdc。CCT系列采用现代外壳设计，可轻松安装在标准DIN导轨上。连接an全并且通过输入和输出连接an全制造在模块的相对两侧。

内部设计

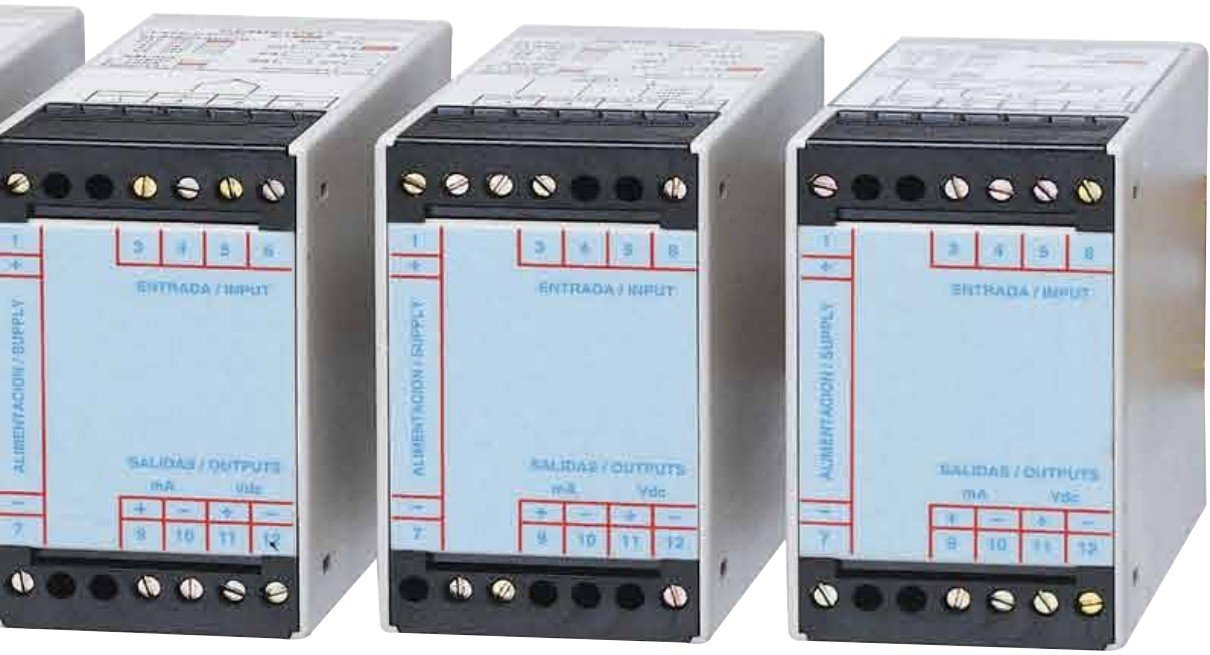

CCT系列采用内部插件设计三个模块系统，提供灵活的选择以及更改电源、输入信号和输出信号。这些装置提供110 Vac标准功率，请咨询销售人员，了解220 Vac和24 Vdc电源。

隔离
每个信号调节器中的三个内部模块（信号输入、信号输出和电源）是隔离度高达2 kVeff。

输出每个
CCT系列信号调节器都配有电流和电压输出（在时间）。可用的输出类型包括4 to 20 mA或0 to 20 mA（跳线可选）和0 to 10 Vdc。
标准输出是线性的，与信号输入。热电偶输入模块特性将输出线性化为实际temperature，而不是产生的非线性信号通过热电偶传感器。

集成商

CCT积分器信号调节器接受电压或电流信号，并提供频率脉冲输出，该脉冲输出可用作PLC或其他工业控制的输入信号。

其他功能

CCT系列中的其他型号包括FAR电源，可与CCT-80应变计变送器一起使用，以提供Wheatstone桥激励。环路供电的galvanic隔离器型号CCT-100可用于任何需要输入到输出的隔离的应用程序。CCT-100在输入和输出端子之间提供高达2 kVeff的隔离。

规格
功率：110 Vac（标准）；220 Vac或24 Vdc（可选）（所有电源的容差±10%）
输出：4 to 20 mA和0 to 10 Vdc标准；0 to 20 mA通过跳线选择
精度：≤0.2%或≤0.3，%，取决于型号
响应时间：≤250 ms
隔离：2 kVeff
纹波：≤0.5%
带通：1.5 Hz（-3 dB）
工作环境：-10 to 60℃（14 to 140℉）
存储环境：-30 to 80℃（-22 to 176℉）
温度系数：≤0.015%/℃
功耗：至大1.5 VA

外壳：聚碳酸酯，RAL 7032；UL 94 V-1标准，IP40防护
等级端子外壳：聚碳酸酯、UL 94-2、IP20防护等级

至大线径：4 mm²（14 AWG）
尺寸：75 H x 45 W x 110 mm D（2.95英寸x1.77英寸x4.33英寸）
重量：270克（0.6磅）
安装：DIN导轨46277和EN 50022（35x7.5mm）

交流/直流电压和电流输入型号

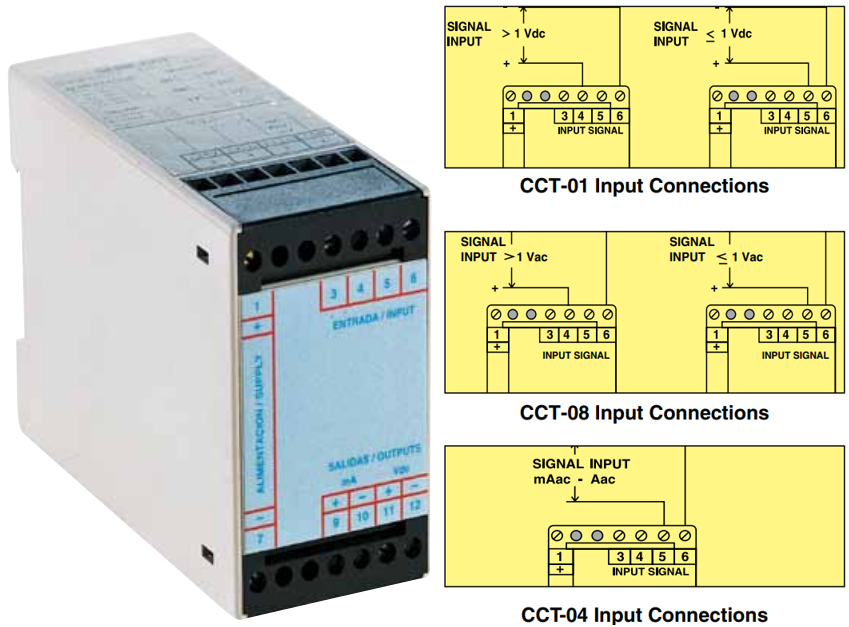

CCT系列交流和直流输入信号调节器接受模拟信号，并提供0 to 10V或0/4 to 20 mA的隔离模拟输出。CCT-01接受直流电压，CCT-08接受交流电压，而CCT-04和CCT-32接受交流电压和直流电压。

CCT-32还提供24Vdc励磁，为发射机供电。所有型号均使用110 Vac(也可使用220 Vac或24 Vdc)供电，可安装在标准的35 mm DIN导轨上，绝缘电压为2 kVeff。

CCT-01直流电压输入

CCT-08交流电压输入

订货信息：

标配 110 Vac供电装置。要订购220 Vac或24 Vdc供电型号，请在型号中添加“-220VAC”或“-24VDC”。220 Vac不收取额外费用，24 Vdc增加额外费用。

*CCT-08信号频率范围为20 Hz至6KHz

CCT-04交流电输入

订货信息：

† 110 Vac供电装置为标准配置。

要订购220 Vac或24 Vdc供电型号，请在型号中添加“-220VAC”或“-24VDC”。220 Vac不收费，24 Vdc的价格增加额外费用

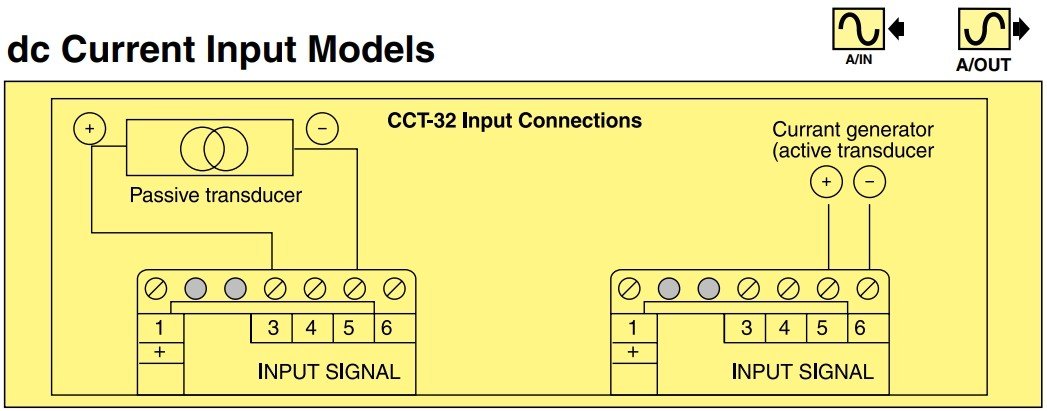

直流电流输入型号

订货信息：

† 110 Vac供电装置为标准配置。要订购220 Vac或24 Vdc供电型号，请在型号中添加“-220VAC”或“-24VDC”。220 Vac不收取额外费用，24 Vdc的价格增加额外费用。

热电偶输入型号

CCT系列热电偶输入信号调理器接受J、K、T、E、R或S型热电偶，并提供0 to 10V或 0/4 to 20 mA的隔离模拟输出。所有型号均由110 Vac供电(也可提供220 Vac或 24Vdc供电型号)，可安装在标准的35 mm DIN导轨上，并隔离至2kVeff。

规格

冷端补偿误差：J、K、T、E和R校准为0.05℃/℃；S型0.1℃/℃；在25℃环境温度下典型值

至大过电压：75 Vdc

断路保护：跳线可选，上调（>20mA）或下调（4 mA）

范围表格

订货信息：

*从范围表中指定范围代码。CCT-25仅适用于0 to 800℃温度范围，CCT-26仅适用于600℃ to 1600℃范围

† 110 Vac供电装置为标准配置。要订购220 Vac或24 Vdc供电装置型号，请在型号中添加“-220VAC”或“-24VDC”。220 Vac不收取额外费用，24 Vdc的价格增加额外费用

订货示例：CCT-23-0/1200C，用于K型热电偶输入的信号调节器，温度范围为0 to 1200℃

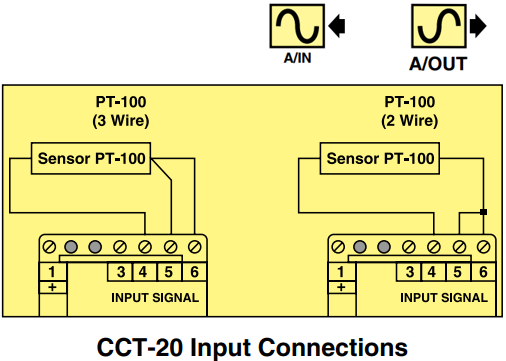

CCT-20 RTD输入型号

CCT-20信号调理器接受100QRTD信号，并提供调节，隔离输出0至10伏或0/4至20毫安。单位是110伏供电(220伏或24伏直流电源也可用)。块可安装在标准35毫米DIN导轨上，隔离为2 kVeff。

订货信息：

CCT-90和CCT-95

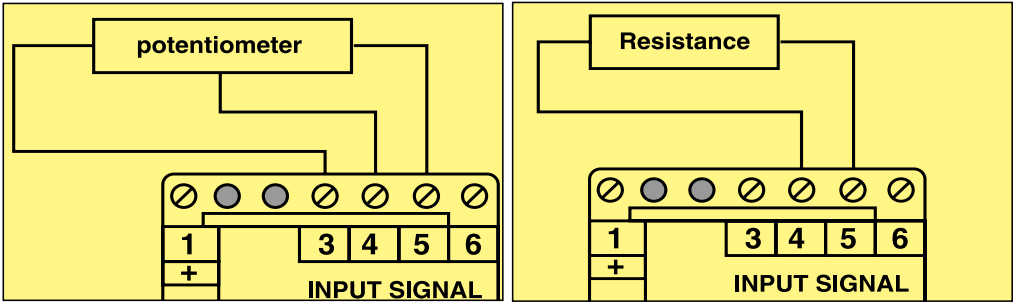

CCT-90电位器输入模块接受3线电位器(如位置传感器)，CCT-95型号接受电阻信号，提供隔离0至10伏或0/4至20毫安

输出。每个型号均为110Vac供电(也有220 Vac或24Vdc)。型号可安装在标准的35 mm DIN导轨上，并隔离至2kVeff。

订货信息：

标配110 Vac供电装置。

要订购220 Vac或24 Vdc供电型号，请在型号中添加“-220VAC”或“-24VDC”。220 Vac不收取额外费用，24 Vdc的价格增加额外费用。

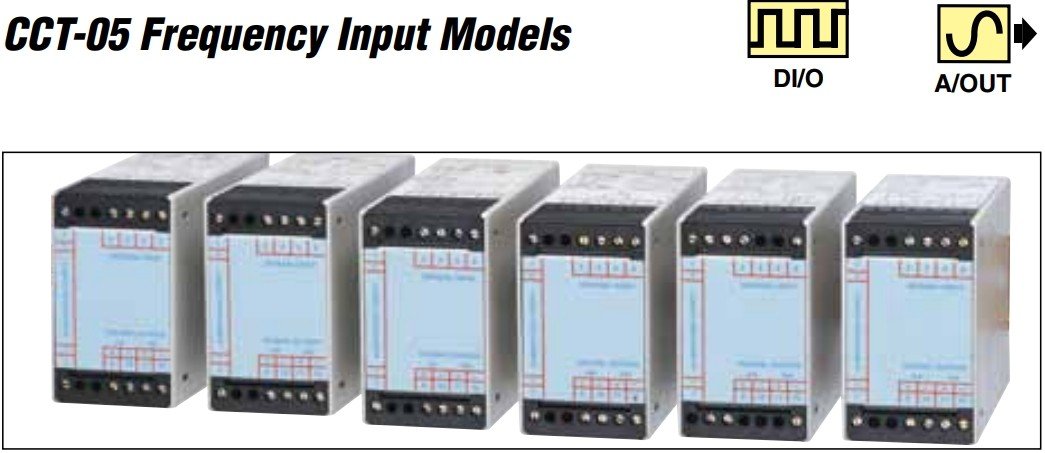

CCT-05频率输入型号

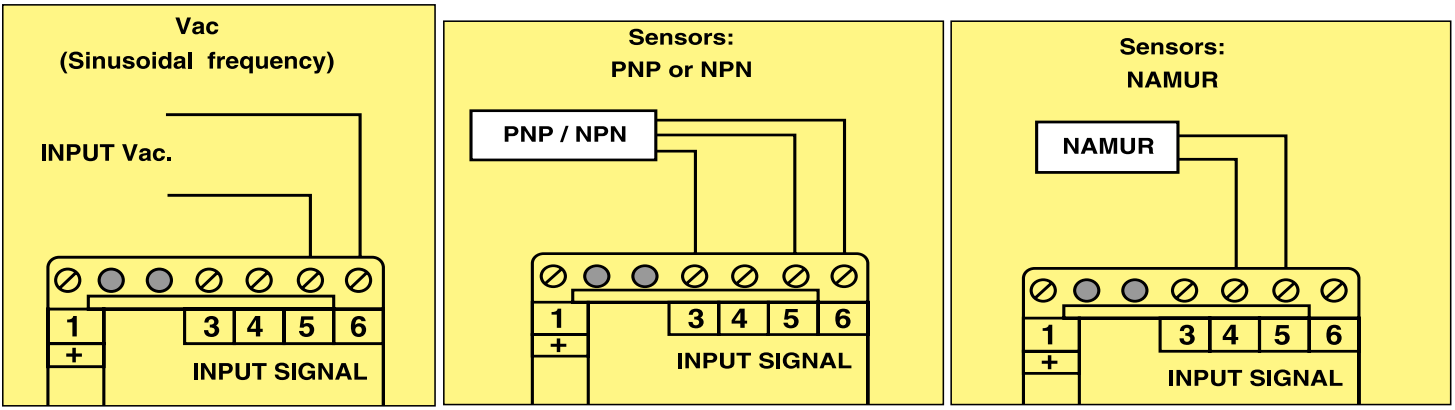

CCT-05信号调节器可接收来自各种频率传感器的输入，包括NPN、PNP、NAMUR、开放式采集器接触器或TTL脉冲或交流电压(100 mV至400 Vac)。模块提供可扩展的至低和至高频率范围。实际范围由用户通过多圈电位器设置，还需要一个频率发生器。所有单元均为110 Vac供电(也可使用220 Vac或24Vdc电源)，并可以安装在标准的35 mm DIN导轨上。

每个单元隔离为2 kVeff。

订货信息：

† 110 Vac供电装置为标准配置。要订购220 Vac或24 Vdc供电型号，请在型号中添加“-220VAC”或“-24VDC”。220 Vac无需额外费用，24 Vdc的价格增加了额外的成本。

*对于低于10 Hz的输入频率，输出信号是非线性的。

CCT-80应变盖奇/负载单元输入型号

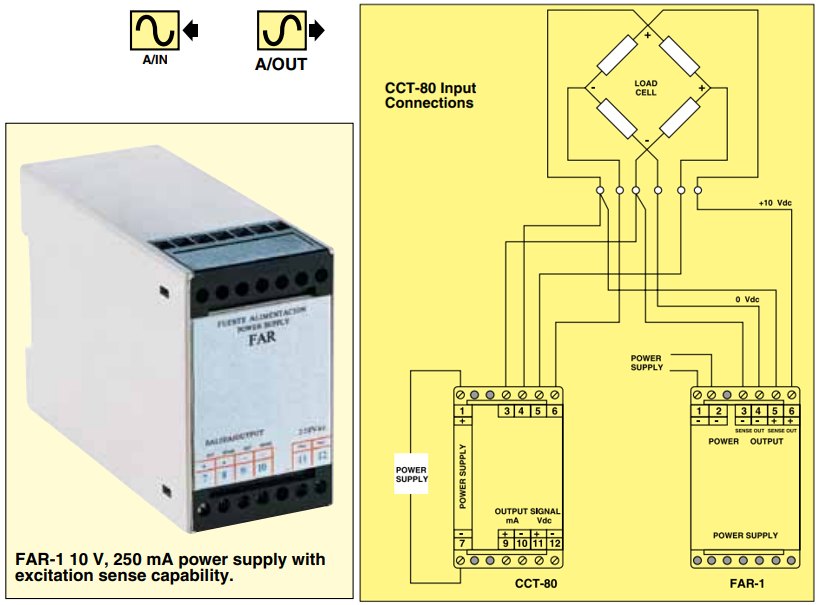

CCT-80应变片/称重传感器信号调节器接受350Q桥式电路的输入，并提供隔离的0至10V或0/4至20mA输出。FAR系列电源可用于为桥接电路和其他传感器提供信号隔离。FAR-1是专为与应变计电路一起使用而设计的。所有单元均为110Vac供电(也有220 Vac供电)，并安装在标准的35mmDIN导轨上

规格

电源：110 Vac，50-60 Hz

输出调整（仅限FAR-1）：±5%，内部电位计

† 110 Vac供电装置为标准配置。要订购220 Vac或24 Vdc供电型号，请在型号中添加“-220VAC”或“-24VDC”。220 Vac不收取额外费用，24 Vdc的价格增加额外费用。

订货信息：

*要订购230 Vac电源的FAR-1，请在型号中添加后缀“-230”，无需额外付费。订购示例：CCT-80应变计信号调节器，带FAR-1 10 V、250 mA电源

CCT-55信号集成器

CCT-55信号积分器提供与模拟输入信号成比例的受控、隔离频率输出。CCT-55-V可以接受0-100 mV到0 to 650V的电压，而CCT-55-1可以接受0 to 5 mA到0 to 50 mA的输入。输出范围可以通过跳线选择和多圈电位器在现场设置。需要使用校准器和频率计进行调节。

规格

直流电压输入范围：0 to 0.1 Vdc、0 to 1 Vdc、0 to 10 Vdc、0 to 100 Vdc、0 to 650 Vdc；跳线选择

电流输入范围：0 to 5 mA、0 to 50 mA；跳线选择

输出：15 Vdc @ 5 mA源或100 mA灌电流，带24 Vdc外部电源

输出范围：1脉冲/小时至10,000脉冲/秒满量程；跳线选择和电位计调整

脉冲比：50%或固定100 ms

订货信息：

†110 Vac供电装置为标准配置。要订购220 Vac或24 Vdc供电型号，请在型号中添加“-220VAC”或“-24VDC”。220 Vac不收取额外费用，24 Vdc的价格增加额外费用。

CCT100电磁隔离器

规格

输入

输入/输出比：1：1；信号输出=信号输入

输入电流：0 to 50 mA直流

输入电压：至大18 Vdc

电压降：至大3 Vdc

至大负载：50mA直流

输出

输出电流：0 t 50 mA dc

纹波：0.5% @ 3 kHz

负载：0 to 750 Ω

响应时间：50毫秒

准确度：25℃时为0.1%

温度系数：10℃ to 60℃每10℃为0.01%

尺寸：75 x 22.5 x 98.5 mm (2.95 x 0.89 x 3.88”)

重量：100克（0.2磅）

订货信息：
