DRSL-U隔离通用型输入DIN导轨信号调节器在以下方面提供了有竞争力的选择价格和技术条款用于过程的电流隔离信号发送到SCADA系统或PLC设备。

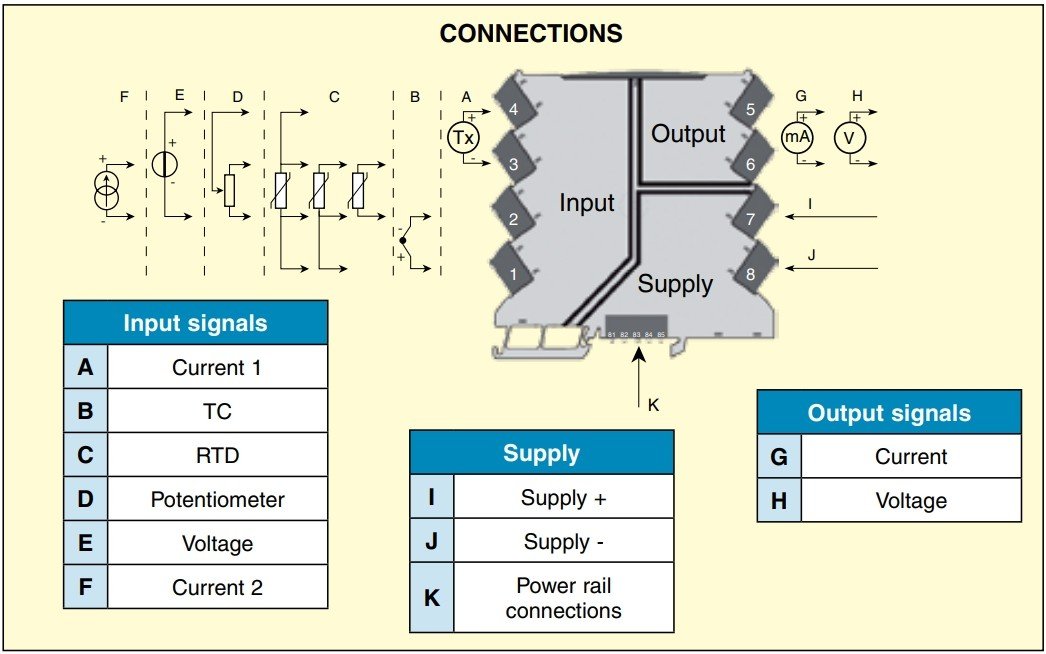

DRSL-U型接受热电偶、RTD、线性电阻、电位计、电压或电流输入，并将这些线性电压或电流信号输出。该装置提供隔离在输入、输出和电源之间，提供浪涌抑制和保护控制系统免受瞬态和噪声。
DRSL-U型还消除了接地回路和可用于测量浮动信号。低功耗便于DIN导轨安装，无需需要任何气隙。这DRSL-U可通过使用DRSL-DISPLAY编程接口与DRSL-ADAPTOR配置适配器。
DRSL-DISPLAY具有带滚动的4行LCD显示屏7种语言的帮助文本（英语、法语，德语，意大利语，西班牙语，丹麦语和瑞典语）的用户通过所有配置步骤。DRSL-U的设计带电子硬件开关，因此，没有必要打开设备以设置任何内部DIP开关。
规格
输入
RTD输入
类型：Pt10、Pt20、Pt50、Pt100、Pt200、Pt250、Pt300、Pt400、Pt500、Pt1000、Ni50、Ni100、Ni120、Ni1000、线性电阻、电位计
每线电缆电阻：50 Ω至大
传感器电流：0.2 mA传感器电
缆电阻的标称影响（3线/4线RTD）：<0.002 Ω/Ω
传感器错误检测：是
短路检测：<15 Ω
RTD输入类型和范围
| 类型 | 范围 | |
| Pt100 | -200 to 850℃ | -328 to 1562℉ |
| Ni100 | -60 to 250℃ | -76 to 482℉ |
线性电阻输入范围：0 to 10,000 Ω
电位计输入范围：10 to 100 kΩ
热电偶输入
类型：J、K、T、E、R、S、B、N、L、U、W3、W5、LR
冷端补偿（CJC）通过内部安装的传感器：±（2.0℃ 0.4℃ * Δt）（Δt=内部温度-环境温度）
传感器错误检测：是
传感器错误电流：2 μA标称值（检测时）
热电偶输入类型及范围
| 类型 | 范围 | |
| J | -100 to 1200℃ | -148 to 2192℉ |
| K | -180 to 1372℃ | -292 to 2502℉ |
| T | -200 to 400℃ | -328 to 752℉ |
| E | -100 to 1000℃ | -148 to 1832℉ |
| R | -50 to 1760℃ | -58 to 3200℉ |
| S | -50 to 1760℃ | -58 to 3200℉ |
| B | 0 to 1820℃ | 32 to 3308℉ |
| N | -180 to 1300℃ | -292 to 2372℉ |
| L | -200 to 900℃ | -328 to 1652℉ |
| U | -200 to 600℃ | -328 to 1112℉ |
| W3 | 0 to 2300℃ | 32 to 4172 ℉ |
| W5 | 0 to 2300℃ | 32 to 4172℉ |
| LR | -200 to 800℃ | -328 to 1472℉ |
电流输入
测量范围：0 to 20 mA
可编程测量范围：0 to 20 mA和4 to 20 mA
输入电阻：20 Ω PTC 50 Ω标称
值2线发射器电源：>15 V/20 mA
电压输入
测量范围：0 to 12V
可编程测量范围：0 to 1V、0.2 to 1V、0 to 5V、1 to 5V、0 to 10V、2 to 10V
输入电阻：10 MΩ 标称
基本准确度
| 输入类型 | 精准度 | 温度系数 |
| mA | ≤±16 µA | ≤±1.6 µA/℃ |
| 0 to 1V, 0.2 to 1V | ≤±0.8 mV | ≤±0.08 mV/℃ |
| 0 to 5V, 1 to 5V, 0 to 10V, 2 to 10V | ≤±8 mV | ≤±0.8 mV/℃ |
| Pt100, Pt200, Pt1000 | ≤±0.2℃ | ≤±0.02℃/℃ |
| Pt500, Ni100, Ni120, Ni1000 | ≤±0.3℃ | ≤±0.03℃/℃ |
| Pt50, Pt400, Ni50 | ≤±0.4℃ | ≤±0.04℃/℃ |
| Pt250, Pt300 | ≤±0.6℃ | ≤±0.06℃/℃ |
| Pt20 | ≤±0.8℃ | ≤±0.08℃/℃ |
| Pt10 | ≤±1.4℃ | ≤±0.14℃/℃ |
| Thermocouple Types E, J, K, L, N, T, U | ≤±1.0℃ | ≤±0.1℃/℃ |
| Thermocouple Types R, S, W3, W5, LR | ≤±2.0℃ | ≤±0.2℃/℃ |
| Thermocouple Type B, 160 to 400℃ | ≤±4.5℃ | ≤±0.45℃/℃ |
| Thermocouple Type B, 400 to 1820℃ | ≤±2.0℃ | ≤±0.2℃/℃ |
输出
电流输出
信号范围：0 to 20 mA（量程）
可编程信号范围：0 to 20 mA、4 to 20 mA、20 to 0 mA和20 to 4 mA
负载：20 mA/600 Ω/15 Vdc至大
负载稳定性：量程的≤0.01%/100 Ω（量程=当前选择的测量范围）
范围限制（NAMUR NE43 Out of Range）：4 to 20 mA输出低于3.8 mA或高于20.5 mA;0 mA或高于20.5 mA，0 to 20 mA 输出
传感器错误检测：低于3.5 mA或高于23 mA，4 to 20 mA输出;0 mA或以上23 mA用于0 to 20 mA输出
电流限制：≤28 mA
电压输出
信号范围：0 to 10 Vdc
可编程信号范围：0 to 1V、0.2 to 1V、0 to 5V、1 to 5V、0 to 10V、2 to 10V、1 to 0.2V、1 to 0V、5 to 1V、5 to 0V、 10 to 2V和10 to 0V
负载（至小值）：>10 kΩ
一般
电源电压：16.8 to 31.2 Vdc，通过电源轨或连接器
功耗：至大1.2 W
内部消耗：典型值0.4 W，至大0.65 W
隔离：输入/输出/电源
隔离电压（测试）：2.5 kVac
隔离电压（工作）：300 Vac
状态LED：绿色LED指示设备和输入传感器的运行状态
正常运行：以13 Hz速率闪烁15 ms
传感器错误：以1 Hz速率闪烁15 ms
硬件故障：LED熄灭
信噪比：>60 dB
温度输入的响应时间（0 to 90%、100 to 10%）：≤1 s
mA/V输入的响应时间（0 to 90%、100 to 10%）：≤400 ms
精度：绝对精度或PDF表格中的精度（以较大者为准）
绝对精度：
所有输入类型：量程的≤±0.1%（所选输入范围）
温度系数：
所有输入类型：≤±量程的0.01%/℃
EMC抗扰度影响：量程的<±0.5%
扩展的EMC 抗扰度 NAMUR NE 21，A标准，突发：量程的<±1%（量程=所选输入范围）
环境
工作温度：-25 to 70℃（-13 to 158℉）
存储温度：-40 to 85℃（-40 to 185℉）
校准温度：20 to 28℃（68 to 82℉）
相对湿度：0 to 95% RH无冷凝
防护等级：IP20
安装区域：污染等级2和测量/过电压类别II
机械
尺寸：113 H x 6.1 W x 115 mm D （4.4 x 0.24 x 4.5“）
重量：约70克（0.15磅）
DIN导轨类型：DIN EN 60715-35 mm
线径：0.13x2.5 mm²/AWG 26 to 12股线
螺丝端子扭矩：0.5 Nm
omega信号调节器订货信息：
| 型号 | 描述 |
| DRSL-U | 隔离式通用输入信号调节 |
| DRSL-DISPLAY | 用于DRSL-U的显示/编程前端通信接口（插入DRSL-ADAPTOR） |
| DRSL-ADAPTOR | 用于DRSL-DISPLAY编程接口的配置适配器/扩展坞 |
| 配件 | |
| DRSL-PWR-RAIL | 动力导轨（带盖和两个端盖，一个右手和一个左手），1米（3.3英尺）长 |
| DRSL-PCU | 电源连接器单元，24 Vdc/2.5 A输出至电源轨 |
| DRSL-MOD-STOP | 模块挡块（拧到电源轨上以支撑和固定已安装的设备） |
