IH101脉冲锤通过锤尖为测试结构提供运动，同时测量冲击力的大小。这允许分析被测结构的动态响应。安装在测试结构上不同位置的加速度计测量结构的响应。如果使用频谱分析仪或计算机，输入/响应数据可以显示传递函数并执行模态分析。锤子是加速度补偿的，这意味着它纯粹对力做出反应，并且不受冲击后锤头振动的影响。
规格
激励：2mA标称值@18至30Vdc，恒定电流
额定输出：5V标称FS
谐振频率（@空载）：50 kHz
放电时间常数：
IH101-10：5秒
IH101-50：20秒
IH101-100：50秒
IH101-500：170秒
IH101-1K：300秒
至大推力：
IH101-10：200磅
IH101-50：1,000磅
IH101-100：1,000磅
IH101-500：1,000磅
IH101-1K：2,000磅
刚度：8.0 lb/μin
振幅线性度：±1% FS（BSFL/0）
温度范围：-75至120℃（-100至250℉）
温度敏感度效应：0.054% FS/℃（0.03% FS/℉）
输出阻抗：100Ω
偏置电压：10V标称值
头部重量：100克
总重量：标称190克
材料：
传感器：17-4不锈钢
头部：303不锈钢
手柄：玻璃纤维，带橡胶手柄

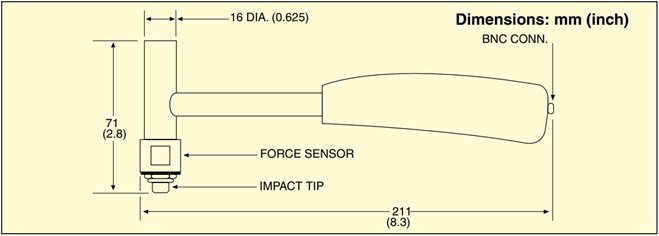

总长度：210毫米（8.3英寸）
冲击尖直径：6.3毫米（0.25英寸）
头部直径：16mm（0.62“）
连接器：BNC（不包括电缆;订购型号ACC-CB4）
校准：通过与NIST力传感器的冲击进行动态比较
订货信息：
| 型号 |
范围(lb) |
| IH101-50 |
0 to 50 |
| IH101-100 |
0 to 100 |
| H101-500 |
0 to 500 |
| IH101-1K |
0 to 1000 |
| 配件 |
|
| ACC-CB4-6 |
1.8m(6') BNC to BNC需要电缆 |
| ACC-PS1 |
Battery power supply |
| ACC-CB6 |
178mm(7")同轴电缆(BNCM/pigtail) |
配有校准证书和操作手册。
关键词: 进口脉冲锤
