OMEGA的PX91放大输出系列包括坚固耐用的高温/超高压传感器。它们采用全不锈钢结构，采用气密密封，专为恶劣的试验箱环境而设计。PX91的密封表压范围为5000 psi至200,000 psi。电气连接是防雷放大器外壳。压力连接通过高压密封垫圈进行。
规格
4 to 20 mA输出
电气
激励：12至40 Vdc
输出：4至20 mA ±10%可调
零点平衡：4 mA 10% -2%可调
线性：
≤70K psi：±0.35% FSO
>70K psi：±0.50% FSO
滞后：±0.10% FSO
重复性：±0.10% FSO
工作温度范围：-46至121℃（-50至250℉）
补偿温度范围：17至71℃（60至160℉）
热效应：
量程：0.005%读数/℉
零点：0.005% FSO/℉
耐受压力：
≤50k PSI：额定压力的120%
>50k PSI：额定压力的110%
爆破压力：
≤50k PSI：额定压力的150%
>50k PSI：额定压力的120%
接液部件：
≤70K psi：17-4 PH不锈钢
>70K psi：455不锈钢

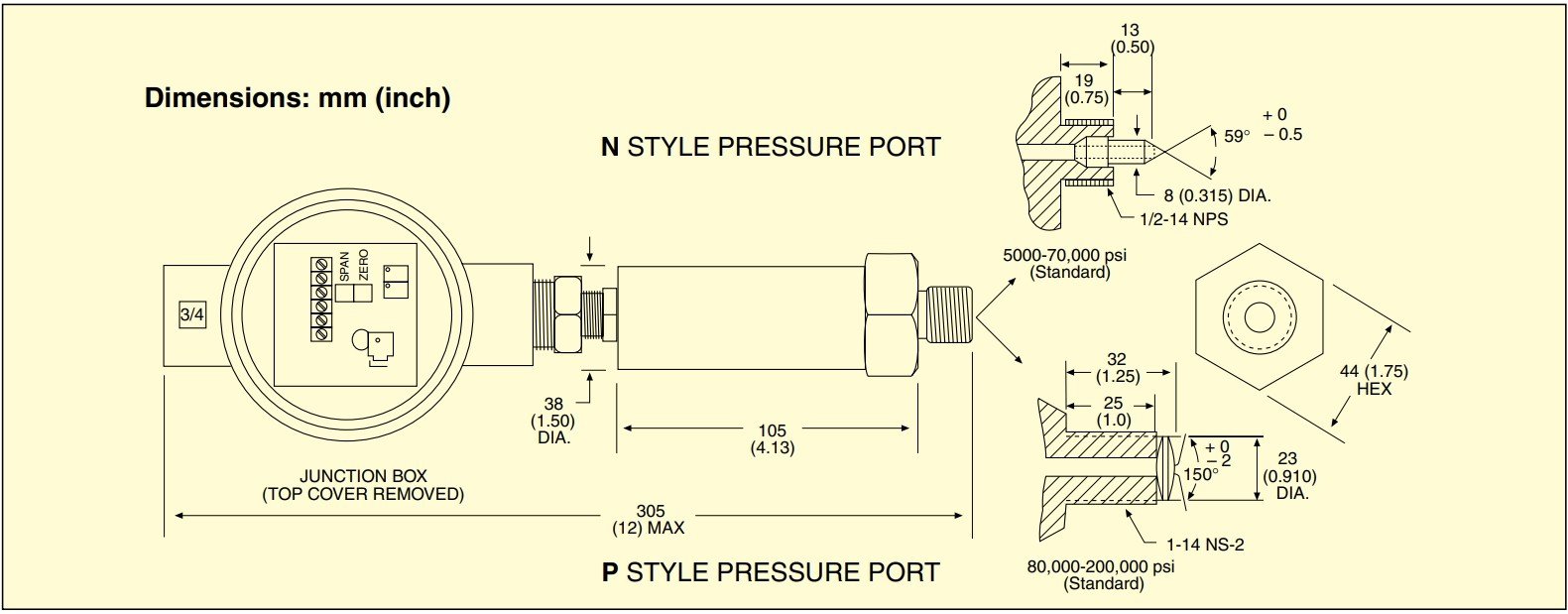

压力端口：
≤70K psi：1⁄2-14 NPSM（使用0.315“直径59°密封垫圈）
>70K psi：1-14 NS-2（使用0.910“直径的150°密封垫圈）
电气连接：防雷放大器外壳内的端子板
可选：PTIH-10-6P或同等产品
配套连接器：PT06F10-6S-R（单独出售）

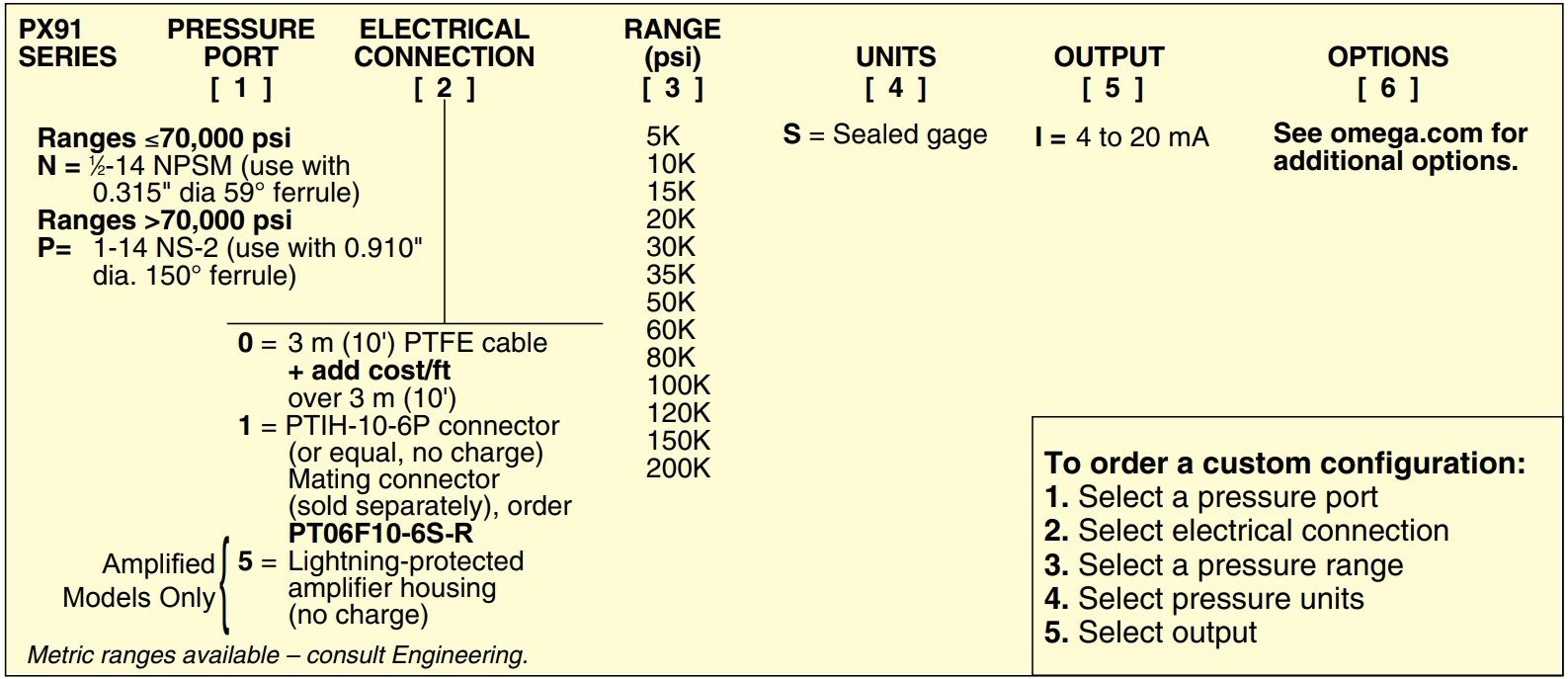

压力变送器订货信息：
| 型号 | 范围 | 兼容的仪表* | |
| 保护头设计，密封表压，4至20 mA输出 | |||
| PX91N5-5KSI | 0 to 5000 psi | 0 to 345 bar | DP41-E，DP25B-E，DP24-E |
| PX91N5-10KSI | 0 to 10,000 psi | 0 to 689 bar | DP41-E，DP25B-E，DP24-E |
| PX91N5-15KSI | 0 to 15,000 psi | 0 to 1034 bar | DP41-E，DP25B-E*，DP24-E* |
| PX91N5-20KSI | 0 to 20,000 psi | 0 to 1379 bar | DP41-E，DP25B-E*，DP24-E* |
| PX91N5-30KSI | 0 to 30,000 psi | 0 to 2068 bar | DP41-E，DP25B-E*，DP24-E* |
| PX91N5-35KSI | 0 to 35,000 psi | 0 to 2413 bar | DP41-E，DP25B-E*，DP24-E* |
| PX91N5-50KSI | 0 to 50,000 psi | 0 to 3447 bar | DP41-E，DP25B-E*，DP24-E* |
| PX91N5-60KSI | 0 to 60,000 psi | 0 to 4137 bar | DP41-E，DP25B-E*，DP24-E* |
| PX91P5-80KSI | 0 to 80,000 psi | 0 to 5516 bar | DP41-E，DP25B-E*，DP24-E* |
| PX91P5-100KSI | 0 to 100,000 psi | 0 to 6895 bar | DP41-E，DP25B-E*，DP24-E* |
| PX91P5-120KSI | 0 to 120,000 psi | 0 to 8274 bar | DP41-E，DP25B-E*，DP24-E* |
| PX91P5-150KSI | 0 to 150,000 psi | 0 to 10,342 bar | DP41-E，DP25B-E*，DP24-E* |
| PX91P5-200KSI | 0 to 200,000 psi | 0 to 13,790 bar | DP41-E，DP25B-E*，DP24-E* |
随附5点NIST可溯源校准和操作手册
提供公制范围–请咨询工程部。
*4位仪表
**有关兼容的仪表，请参留言联系广州市赛拓仪器科技有限公司。
要在电缆型型号上订购额外的电缆，请添加后缀“-（长度以英尺为单位）FT”，以超出标准3m（10'）长度的每英尺额外费用。
