OMEGA的PXM81系列湿/湿式差压传感器是一款结构紧凑、精度高的传感器，专为工业而设计低漂移和长期可靠性很重要的应用。其较小的温度补偿误差大限度地减少了由于引起的误差不断变化的过程温度和坚固的全不锈钢结构使PXM81能够承受典型的恶劣工业环境在化学和工业工厂中发现的环境。
PXM81系列传感器提供mV/V、0-5 Vdc或4-20 mA输出将与大多数现有控制系统连接。
PXM81还提供标准/英制配置，带有1/4个NPT端口，型号压力范围为0-5至0-500 psi。请查看PX81以获取完整详细信息，或联系我们的压力部门以获取更多信息。
规格
mV/V输出
激励：10 Vdc（至大 15 V）
输出：3 mV/V 标称值
桥电阻：至小 350 Ω
零余额：±1% FSO
分流：80% FSO
5 Vdc输出
激励：24 至 32 Vdc
输出：0 至 5 Vdc ±10% 可调
零点平衡：0 V ±10% 可调
4 to 20mA输出
激励：10 至 40 Vdc
输出：4 至 20 mA ±10%
零点平衡：4 mA 10% -2% 可调
分流：80% FSO
通用规格
精度：±0.25%线性度、滞后性和可重复性相结合
环境的：
工作温度范围：
mV/V：-73至163℃（-100至325℉）
5T和I：-46至121℃（-50至250℃）
补偿温度范围：17至71℃（60至160℉）
热效应：
mV/V和5 V：
零点：±0.0054% FSO/℃
量程：±0.0054%读数/℃
4 to 20 mA:
零点：±0.009% FSO/℃
量程：±0.009%读数/℃
压力：
an全过压：150%额定压力
管路压力：150%额定压力（同时施加到两侧）
爆破压力：300%额定压力
Mechanical:
接液部件：17-4 PH不锈钢

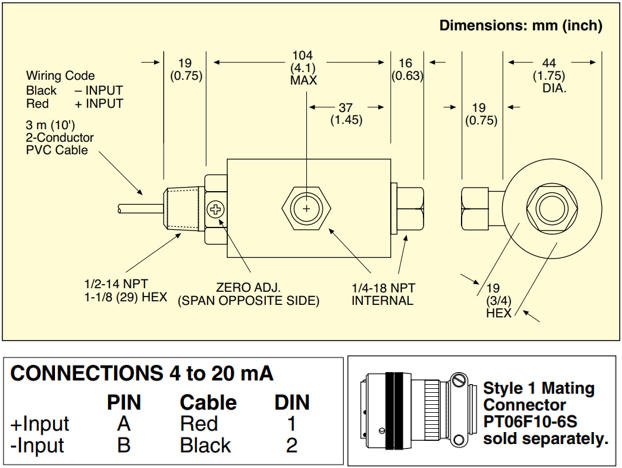

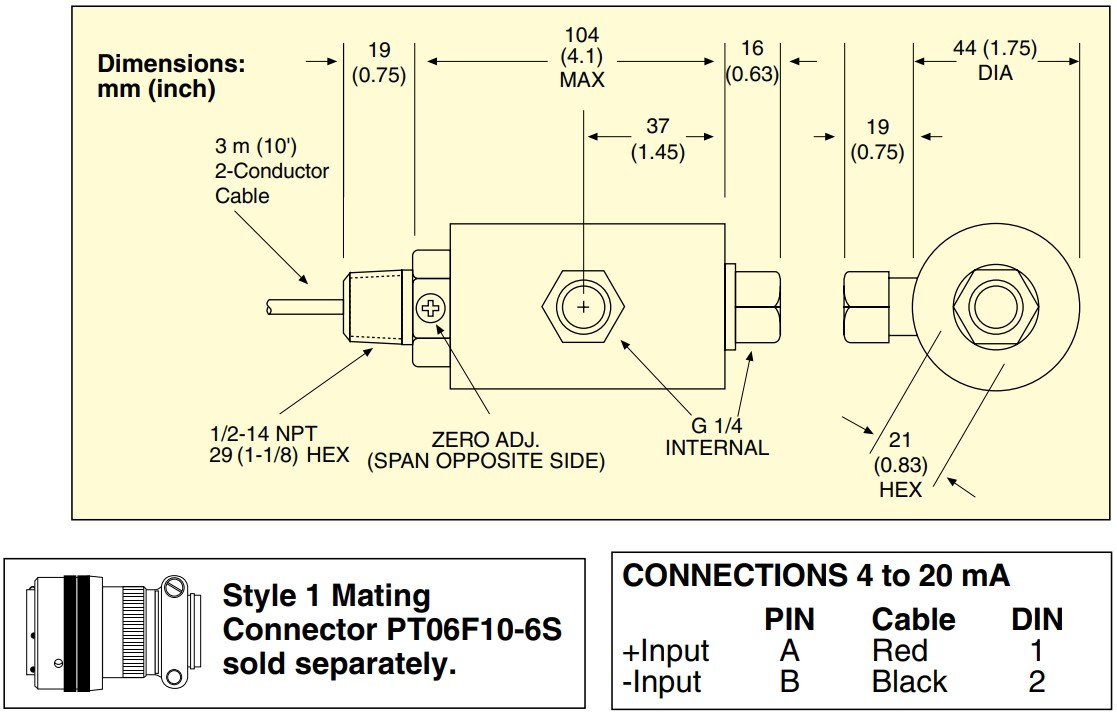

压力端口：参见以下页面的尺寸图
电气连接：
样式0：3米（10英尺）电缆
样式1：PTIH-10-6P（或同等产品）
样式6：迷你DIN
配套连接器：
样式1：PT06F10-6S（单独出售）
样式6：包括配套连接器
4至20 mA输出标准范围订货信息：
| 具有4至20mA输出的型号，带1/4 NPT接头 | |||||
| 电缆型号 | 6针连接器型号 | DIN连接器型号 | 范围 | 兼容的仪表* | |
| PX81D0-002DI | PX81D1-002DI | PX81D6-002DI | 0 to 2 psid | 0 to 0.14 bar | DP41-E,DP25B-E,DP24-E |
| PX81D0-005DI | PX81D1-005DI | PX81D6-005DI | 0 to 5 psid | 0 to 0.34 bar | DP41-E,DP25B-E,DP24-E |
| PX81D0-020DI | PX81D1-020DI | PX81D6-020DI | 0 to 20 psid | 0 to 1.4 bar | DP41-E,DP25B-E,DP24-E |
| PX81D0-050DI | PX81D1-050DI | PX81D6-050DI | 0 to 50 psid | 0 to 3.4 bar | DP41-E,DP25B-E,DP24-E |
| PX81D0-100DI | PX81D1-100DI | PX81D6-100DI | 0 to 100 psid | 0 to 6.9 bar | DP41-E,DP25B-E,DP24-E |
| PX81D0-200DI | PX81D1-200DI | PX81D6-200DI | 0 to 200 psid | 0 to 13.8 bar | DP41-E,DP25B-E,DP24-E |
| PX81D0-300DI | PX81D1-300DI | PX81D6-300DI | 0 to 300 psid | 0 to 20.7 bar | DP41-E,DP25B-E,DP24-E |
| PX81D0-500DI | PX81D1-500DI | PX81D6-500DI | 0 to 500 psid | 0 to 34.5 bar | DP41-E,DP25B-E,DP24-E |
配有5点NIST可溯源校准。
*在线访问我们以获取兼容的仪表。
[*]要指定电气端子，请插入“0”表示3米（10英尺）电缆，“1”表示扭锁6针连接器，或“6”表示微型DIN连接器。
4 to 20 mA输出公制型号订货信息：
| 4至20 MAA输出，带G 1/4压力连接，指定电气端子 | |||||
| 电缆型号 | 6针连接器型号 | DIN连接器型号 | 范围 | 兼容的仪表* | |
| PXM81MD0-160mBARDI | PXM81MD1-160mBARDI | PXM81MD6-160mBARDI | 0 to 160 mbar | 0 to 2.3 psi | DP41-E,DP25B-E,DP24-E |
| PXM81MD0-350mBARDI | PXM81MD1-350mBARDI | PXM81MD6-350mBARDI | 0 to 350 mbar | 0 to 5 psi | DP41-E,DP25B-E,DP24-E |
| PXM81MD0-700mBARDI | PXM81MD1-700mBARDI | PXM81MD6-700mBARDI | 0 to 700 mbar | 0 to 10 psi | DP41-E,DP25B-E,DP24-E |
| PXM81MD0-1.40BARDI | PXM81MD1-1.40BARDI | PXM81MD6-1.40BARDI | 0 to 1.4 bar | 0 to 20 psi | DP41-E,DP25B-E,DP24-E |
| PXM81MD0-3.50BARDI | PXM81MD1-3.50BARDI | PXM81MD6-3.50BARDI | 0 to 3.5 bar | 0 to 51 psi | DP41-E,DP25B-E,DP24-E |
| PXM81MD0-007BARDI | PXM81MD1-007BARDI | PXM81MD6-007BARDI | 0 to 7 bar | 0 to 102 psi | DP41-E,DP25B-E,DP24-E |
| PXM81MD0-014BARDI | PXM81MD1-014BARDI | PXM81MD6-014BARDI | 0 to 14 bar | 0 to 203 psi | DP41-E,DP25B-E,DP24-E |
| PXM81MD0-020BARDI | PXM81MD1-020BARDI | PXM81MD6-020BARDI | 0 to 20 bar | 0 to 290 psi | DP41-E,DP25B-E,DP24-E |
| PXM81MD0-035BARDI | PXM81MD1-035BARDI | PXM81MD6-035BARDI | 0 to 35 bar | 0 to 508 psi | DP41-E,DP25B-E,DP24-E |
配有5点NIST可溯源校准。
[*]插入“0”用于3米（10英尺）电缆，“1”用于扭锁6针连接器，“6”用于迷你DIN连接器
*在线访问我们以获取兼容的仪表。
要在电缆型型号上订购额外的电缆，请添加后缀“-（总长度，以米为单位）M”，并在标准3m（10'）长度之外添加额外费用/m。
