OMEGA的PX02/PXM02是高精度工业压力变送器。全不锈钢结构和密封外壳使PX02/PXM02适用于恶劣的工业环境。它是真正的高精度工业设备。16至71℃（60至160℉）的宽温度补偿范围和121℃（250℉）的高工作范围使这些传感器在温度波动的应用中非常稳定。

PX02有表压、绝压或密封型号，以及psi或公制范围。NPT和7/16-20 O形圈密封接头可用于工业和液压应用。

规格

4至20 mA输出

激励：10至40 Vdc

输出：4至20 mA ±10%可调

零点平衡：4 mA 10% -2%可调

线性度：±0.15% FSO

滞后：±0.1% FSO

重复性：±0.05% FSO

传感元件：4主动臂电桥，在密封室中使用厚膜应变计（量具单元除外）

工作温度范围：-46至121℃（-50至250℉）

补偿温度范围：16至71℃（60至160℉）

热效应：

量程：0.009% FSO/℃

零度：0.009% FSO/℃

耐受压力：额定压力的150%

爆破压力：额定压力的300%

接液部件：17-4 PH不锈钢

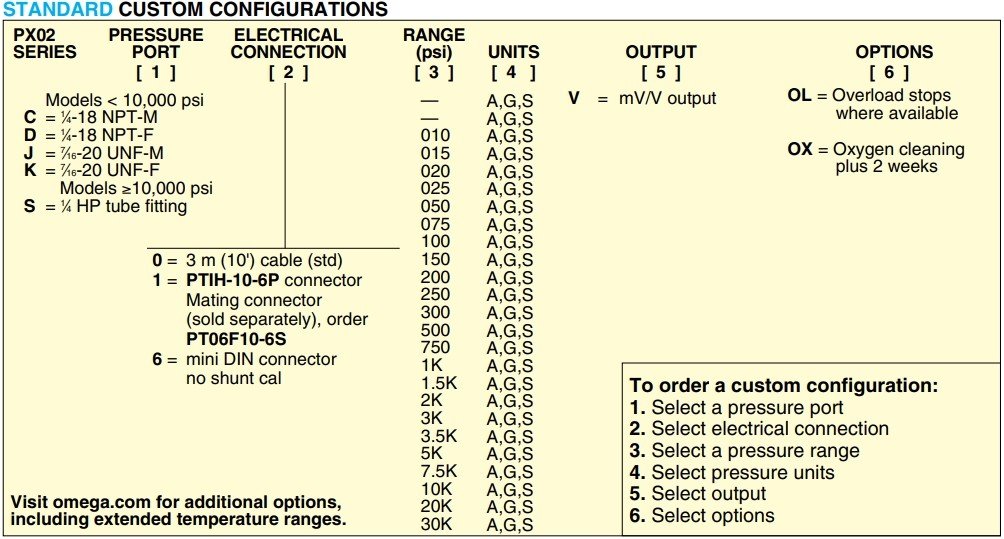

压力端口：参见下一页的自定义配置表

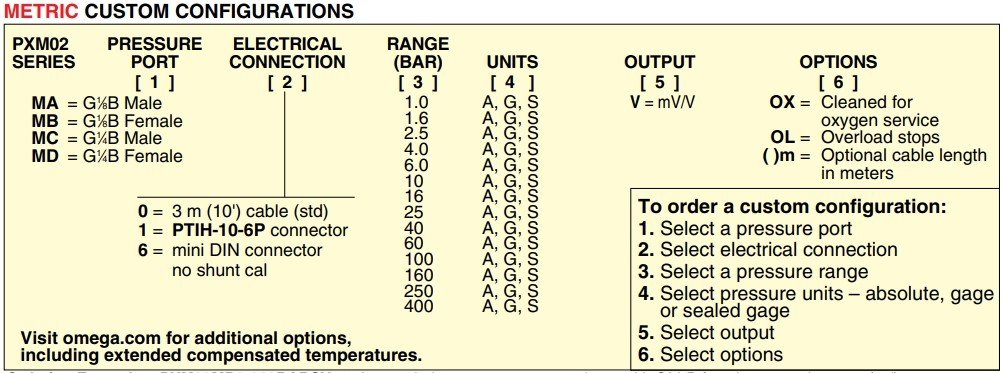

电气连接：参见下一页的自定义配置表

配套连接器：PT06F10-6S（单独出售）

重量:388g (13.7oz)

美国OMEGA高精度电流输出传感器

标准型号订货信息：

7/16-20 UNF型号	1/4 NPT型号	范围		兼容的仪表
连接器样式–绝压（所有量程均提供绝压）
PX02K1-015AV	PX02C1-015AV	0 to 15 psi	0 to 1.0 bar	DP41-S,DP25B-S
PX02K1-020AV	PX02C1-020AV	0 to 20 psi	0 to 1.4 bar	DP41-S,DP25B-S
PX02K1-025AV	PX02C1-025AV	0 to 25 psi	0 to 1.7 bar	DP41-S,DP25B-S
PX02K1-050AV	PX02C1-050AV	0 to 50 psi	0 to 3.4 bar	DP41-S,DP25B-S
连接器样式–表压（所有范围也可提供密封表压）
PX02K1-010GV	PX02C1-010GV	0 to 10 psi	0 to 0.69 bar	DP41-S,DP25B-S
PX02K1-015GV	PX02C1-015GV	0 to 15 psi	0 to 1.0 bar	DP41-S,DP25B-S
PX02K1-050GV	PX02C1-050GV	0 to 50 psi	0 to 3.4 bar	DP41-S,DP25B-S
PX02K1-075GV	PX02C1-075GV	0 to 75 psi	0 to 5.2 bar	DP41-S,DP25B-S
PX02K1-100GV	PX02C1-100GV	0 to 100 psi	0 to 6.9 bar	DP41-S,DP25B-S
PX02K1-200GV	PX02C1-200GV	0 to 200 psi	0 to 13.8 bar	DP41-S,DP25B-S
PX02K1-300GV	PX02C1-300GV	0 to 300 psi	0 to 20.7 bar	DP41-S,DP25B-S
PX02K1-500GV	PX02C1-500GV	0 to 500 psi	0 to 34.5 bar	DP41-S,DP25B-S
PX02K1-1KGV	PX02C1-1KGV	0 to 1000 psi	0 to 68.9 bar	DP41-S,DP25B-S
PX02K1-1.5KGV	PX02C1-1.5KGV	0 to 1500 psi	0 to 103 bar	DP41-S,DP25B-S
PX02K1-2KGV	PX02C1-2KGV	0 to 2000 psi	0 to 138 bar	DP41-S,DP25B-S
PX02K1-3.5KGV	PX02C1-3.5KGV	0 to 3500 psi	0 to 241 bar	DP41-S,DP25B-S
PX02K1-5KGV	PX02C1-5KGV	0 to 5000 psi	0 to 345 bar	DP41-S,DP25B-S
PX02K1-7.5KGV	PX02C1-7.5KGV	0 to 7500 psi	0 to 517 bar	DP41-S,DP25B-S
PX02S1-10KGV**	PX02S1-10KGV**	0 to 10.000** psi	0 to 689 bar	DP41-S,DP25B-S
PX02S1-20KGV**	PX02S1-20KGV**	0 to 20.000** psi	0 to 1379 bar	DP41-S,DP25B-S
PX02S1-30KGV**	PX02S1-30KGV**	0 to 30,000** psi	0 to 2068 bar	DP41-S,DP25B-S

[*]=插入“0”用于3米（10'）电缆，“1”用于扭锁连接器，或“6”用于微型DIN连接器。

美国OMEGA高精度电流输出传感器

公制型号订货信息：

带电缆型号	带扭锁连接器型号	微型DIN连接器型号	范围		兼容的仪表
PXM02MD0-001BARGV	PXM02MD1-001BARGV	PXM02MD6-001BARGV	0 to 1 bar	0 to 15 psi	DP41-S,DP25B-S
PXM02MD0-1.60BARGV	PXM02MD1-1.60BARGV	PXM02MD6-1.60BARGV	0 to 1.60 bar	0 to 23 psi	DP41-S,DP25B-S
PXM02MD0-2.50BARGV	PXM02MD1-2.50BARGV	PXM02MD6-2.50BARGV	0 to 2.50 bar	0 to 36 psi	DP41-S,DP25B-S
PXM02MD0-004BARGV	PXM02MD1-004BARGV	PXM02MD6-004BARGV	0 to 4 bar	0 to 58 psi	DP41-S,DP25B-S
PXM02MD0-006BARGV	PXM02MD1-006BARGV	PXM02MD6-006BARGV	0 to 6 bar	0 to 87 psi	DP41-S,DP25B-S
PXM02MD0-010BARGV	PXM02MD1-010BARGV	PXM02MD6-010BARGV	0 to 10 bar	0 to 145 psi	DP41-S,DP25B-S
PXM02MD0-016BARGV	PXM02MD1-016BARGV	PXM02MD6-016BARGV	0 to 16 bar	0 to 232 psi	DP41-S,DP25B-S
PXM02MD0-025BARGV	PXM02MD1-025BARGV	PXM02MD6-025BARGV	0 to 25 bar	0 to 363 psi	DP41-S,DP25B-S
PXM02MD0-040BARGV	PXM02MD1-040BARGV	PXM02MD6-040BARGV	0 to 40 bar	0 to 580 psi	DP41-S,DP25B-S
PXM02MD0-060BARGV	PXM02MD1-060BARGV	PXM02MD6-060BARGV	0 to 60 bar	0 to 870 psi	DP41-S,DP25B-S
PXM02MD0-100BARGV	PXM02MD1-100BARGV	PXM02MD6-100BARGV	0 to 100 bar	0 to 1450 psi	DP41-S,DP25B-S
PXM02MD0-160BARGV	PXM02MD1-160BARGV	PXM02MD6-160BARGV	0 to 160 bar	0 to 2321 psi	DP41-S,DP25B-S
PXM02MD0-250BARGV	PXM02MD1-250BARGV	PXM02MD6-250BARGV	0 to 250 bar	0 to 3626 psi	DP41-S,DP25B-S
PXM02MD0-400BARGV	PXM02MD1-400BARGV	PXM02MD6-400BARGV	0 to 400 bar	0 to 5802 psi	DP41-S,DP25B-S
