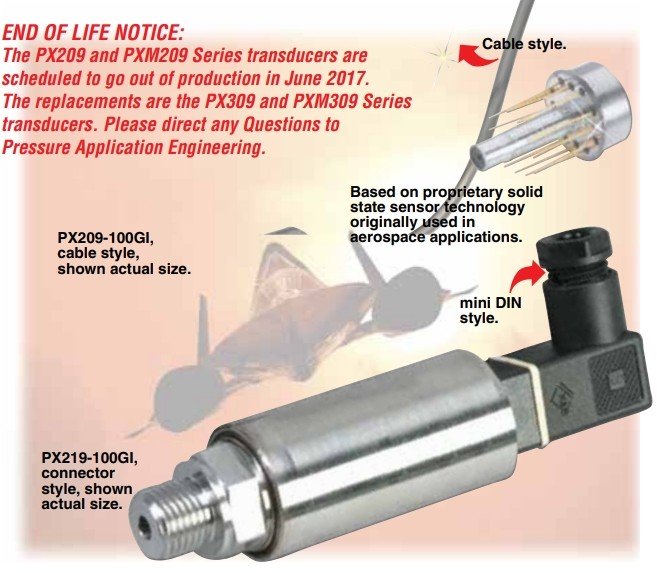

停产通知：
PX209和PXM209系列传感器计划于2017年6月停产。替代产品是PX309和PXM309系列传感器。如需订购或寻找替代产品，请留言或来电联系广州市赛拓仪器科技有限公司，将竭诚为您服务。

OMEGA的PXM209系列通用压力变送器精度高，精度高可靠的通用电压和电流输出传感器，适用于恶劣环境工业设备应用。他们的高性能是一个结果的土州全桥建设，其中使用微机械扩散硅膜片和独特的带电介质的薄膜介质隔离屏障。专有的ASIC提供宽温度范围补偿，包括紧零平衡公差和跨度。

规格

电压输出

激励：24 Vdc @ 15 mA

5 Vdc输出：7至35 Vdc

10 Vdc输出：12至35 Vdc

输出：0至5 Vdc或0至10 Vdc，±1.5% FSO，3线

零点平衡：0 Vdc ±2% FSO

4 to 20 mA输出

激励：24 Vdc（7至35 Vdc）反极性保护

输出：4至20 mA（2线）±1% FSO

零点平衡：4 mA ±2% FSO

至大环路电阻：50 x（电源电压- 10）Ω

omega压力变送器通用规格

精度：0.25%满量程（包括线性度、滞后性和可重复性）

工作温度：-54至121℃（-65至250℉）

补偿温度：-20至80℃（-4至176℉）

热效应：0.04%满量程/℃（0.02% FS/℉）

耐受压力：150%

爆破压力：至大300%范围

响应时间：2 ms（典型值）

振动灵敏度：在10 Hz至2000 Hz（1/2“ D.A.）的20g峰值正弦振动下，输出不得超过0.04% FS/g（15 psi范围）至0.005%FS/g（100 psi及以上）

固有频率：>35 kHz，100 psi范围

应变片类型：扩散硅应变片

接液部件：316不锈钢、硼硅酸盐玻璃、氮化硅、环氧树脂

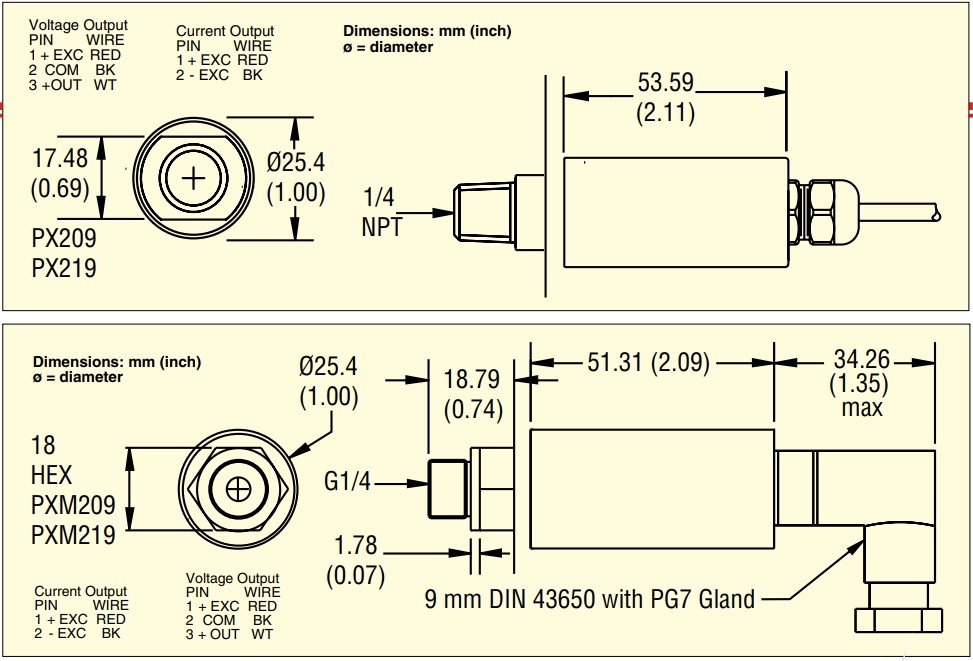

压力端口：参见B-150页的尺寸图

电气连接：

PX209/PXM209：1米（36英寸）屏蔽4芯电缆

PX219/PXM219：提供DIN 40050插头连接器

重量：128 g (4.5oz)

标准型号订货信息：

电缆样式	控制室样式	psi	bar	兼容的仪表*
表压范围（psig），输出为4至20马
PX209-015GI	PX219-015GI	0 to 15	0 to 1.0	DPi8,DP41-E,DP25B-E
PX209-030G1	PX219-030G1	0 to 30	0 to 2.1	DPi8,DP41-E,DP25B-E
PX209-060GI	PX219-060G1	0 to 60	0 to 4.1	DPi8,DP41-E,DP25B-E
PX209-100GI	PX219-100GI	0 to 100	0 to 6.9	DPi8,DP41-E,DP25B-E
PX209-200GI	PX219-200GI	0 to 200	0 to 13.8	DPi8,DP41-E,DP25B-E
PX209-300GI	PX219-300GI	0 to 300	0 to 20.7	DPi8,DP41-E,DP25B-E
绝压范围（psia），4至20 mA输出
PX209-015A1	PX219-015A1	0 to 15	0 to 1.0	DPi8,DP41-E,DP25B-E
PX209-030A1	PX219-030AI	0 to 30	0 to 2.1	DPi8,DP41-E,DP25B-E
PX209-060AI	PX219-060A1	0 to 60	0 to 4.1	DPi8,DP41-E,DP25B-E
PX209-100AI	PX219-100AI	0 to 100	0 to 6.9	DPi8,DP41-E,DP25B-E
PX209-200AI	PX219-200A1	0 to 200	0 to 13.8	DPi8,DP41-E,DP25B-E
PX209-300AI	PX219-300A1	0 to 300	0 to 20.7	DPi8,DP41-E,DP25B-E
真空和化合物范围，4至20 mA输出
PX209-30VACI	PX219-30VACI	-14.7 to 0	-1 to 0	DPi8,DP41-E,DP25B-E
PX209-30V15GI	PX219-30V15GI	-14.7 to 15	-1 to 1.0	DPi8,DP41-E,DP25B-E
PX209-30V45GI	PX219-30V45GI	-14.7 to 45	-1 to 3.1	DPi8,DP41-E,DP25B-E
PX209-30V85GI	PX219-30V85GI	-14.7 to 85	-1 to 5.9	DPi8,DP41-E,DP25B-E
PX209-30V135GI	PX219-30V135GI	-14.7 to 135	-1 to 9.3	DPi8,DP41-E,DP25B-E
配件
PS-4G	1/4 NPT压力缓冲器，用于气体介质
PS-4E	1/4 NPT压力缓冲器，用于水和轻油
PS-4D	1/4 NPT压力缓冲器，用于稠密液体（机油）
TX4-100	30m（100'）的4芯屏蔽线

公制型号

电缆样式	控制室样式	bar	兼容的仪表*
表压范围（bar）输出为4至20马
PXM209-001GI	PXM219-001GI	0 to 1.0	DPi8,DP41-E,DP25B-E
PXM209-1.60GI	PXM219-1.60GI	0 to 1.6	DPi8,DP41-E,DP25B-E
PXM209-2.50GI	PXM219-2.50GI	0 to 2.5	DPi8,DP41-E,DP25B-E
PXM209-004GI	PXM219-004GI	0 to 4.0	DPi8,DP41-E,DP25B-E
PXM209-006GI	PXM219-006GI	0 to 6.0	DPi8,DP41-E,DP25B-E
PXM209-010GI	PXM219-010GI	0 to 10.0	DPi8,DP41-E,DP25B-E
PXM209-016GI	PXM219-016GI	0 to 16.0	DPi8,DP41-E,DP25B-E
PXM209-020GI	PXM219-020GI	0 to 20.0	DPi8,DP41-E,DP25B-E
绝压范围（bar）4至20 mA输出
PXM209-001AI	PXM219-001AI	0 to 1.0	DPi8,DP41-E,DP25B-E
PXM209-1.60AI	PXM219-1.60AI	0 to 1.6	DPi8,DP41-E,DP25B-E
PXM209-2.50AI	PXM219-2.50AI	0 to 2.5	DPi8,DP41-E,DP25B-E
PXM209-004AI	PXM219-004AI	0 to 4.0	DPi8,DP41-E,DP25B-E
PXM209-006AI	PXM219-006AI	0 to 6.0	DPi8,DP41-E,DP25B-E
PXM209-010AI	PXM219-010AI	0 to 10.0	DPi8,DP41-E,DP25B-E
PXM209-016AI	PXM219-016AI	0 to 16.0	DPi8,DP41-E,DP25B-E
PXM209-020AI	PXM219-020AI	0 to 20.0	DPi8,DP41-E,DP25B-E
真空和化合物范围（bar），4至20 mA输出
PXM209-VAC000GI	PXM219-VAC000GI	VAC to 0	DPi8,DP41-E,DP25B-E
PXM209-VAC001GI	PXM219-VAC001GI	VAC to 1	DPi8,DP41-E,DP25B-E
PXM209-VAC003GI	PXM219-VAC003GI	VAC to 3	DPi8,DP41-E,DP25B-E
PXM209-VAC006GI	PXM219-VAC006GI	VAC to 6	DPi8,DP41-E,DP25B-E
PXM209-VAC009GI	PXM219-VAC009GI	VAC to 9	DPi8,DP41-E,DP25B-E
配件
PS-4G-MG	G1/4气态介质减压器
PS-4E-MG	G1/4减压器，用于水和轻油
PS-4D-MG	G1/4压力缓冲器，用于稠密液体（机油）
TX4-100	30m（100'）的4芯屏蔽线

配有5点NIST可溯源校准。

*在线访问我们以获取兼容的仪表
