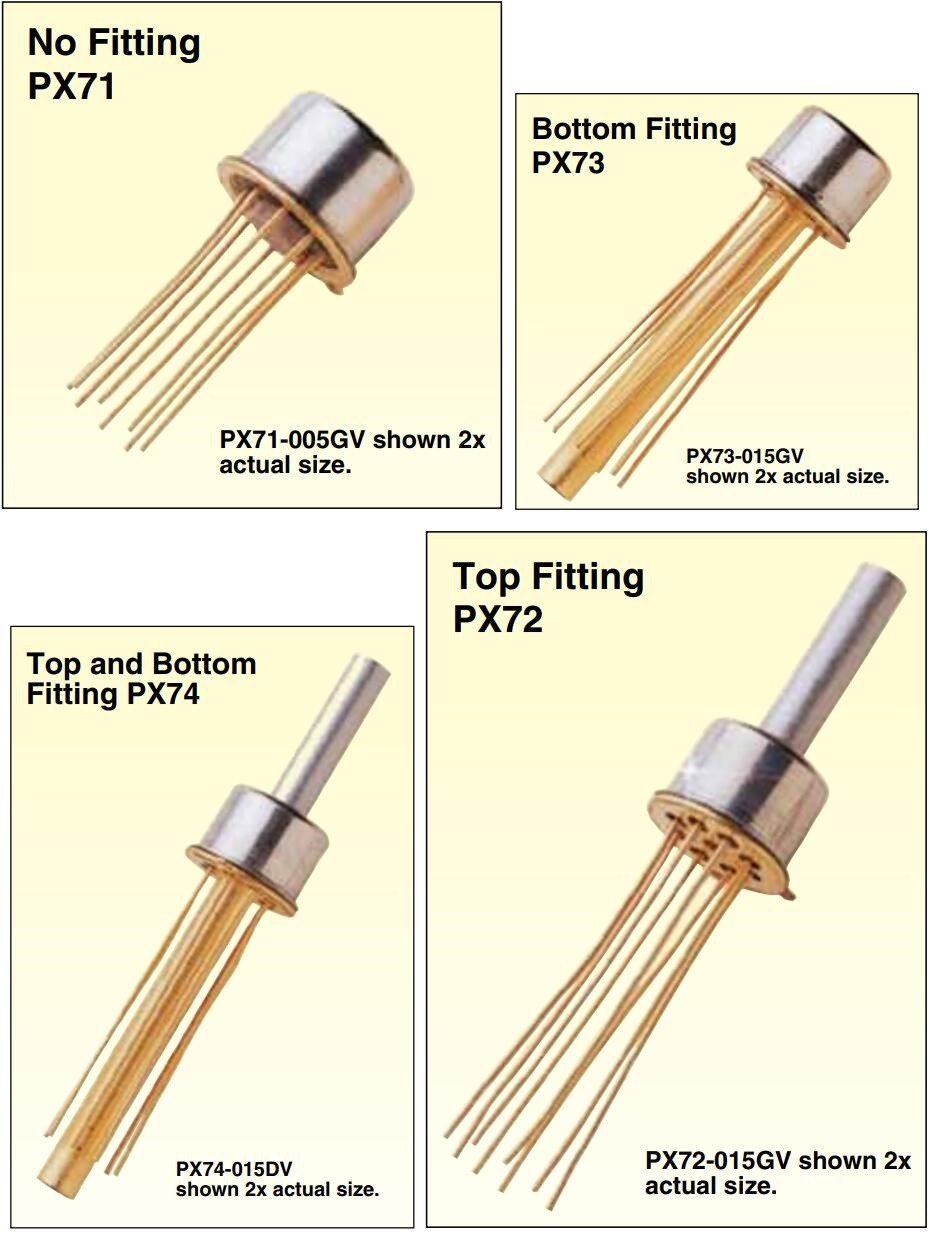

PX70系列是一款压阻式压力传感器，封装在TO-5外壳中，适合PC板安装。PX70提供0.3至100 psi的满量程范围以及四种标准封装选项。PX71用于量具和绝对量程，不带配件，而PX72有一个顶部安装的管接头（底部是用于量具的通风口）。PX73还提供量具系列，并具有底部管接头（顶部是通风口）。对于差分测量，PX74具有顶部和底部管，可用于单向或双向测量。
规格
线性度：±0.5% FS
重复性：±0.3% FS
激励：5 Vdc（至大10 Vdc）
存储温度范围：-40至125±（-40至257℉）
补偿温度范围：-15至85℃（5至185℉）
零温度系数：0.07% FS/℃
量程温度系数：0.05% FS/℃
桥阻抗：3300 ±700 Ω
耐压：范围<100 psi >3x FS;100 psi量程=2x FS
爆破压力：量程<100 psi >5x FS;100 psi 量程 =3x FS
共模压力：50 psi
兼容仪表：DP41-S、DP25-S（参见D部分）
omega压力传感器订货信息：
| PX71系列型号 | 无配件表压和压差范围 | |
| PX71-0.3GV | 0 to 0.3 psi (8.3 inH2O) | 0 to 0.02 bar (2 kPa) |
| PX71-0.8GV | 0 to 0.8 psi (22 inH2O) | 0 to 0.05 bar (5 kPa) |
| PX71-1.5GV | 0 to 1.5 psi (42 inH2O) | 0 to 0.10 bar (10 kPa) |
| PX71-005GV | 0 to 5.0 psi | 0 to 0.34 bar |
| PX71-015GV | 0 to 15 psi | 0 to 1.0 bar |
| PX71-030GV | 0 to 30 psi | 0 to 2.1 bar |
| PX71-060GV | 0 to 60 psi | 0 to 4.1 bar |
| PX71-100GV | 0 to 100 psi | 0 to 6.9 bar |
| PX71系列绝压范围† | ||
| PX71-005AV | 0 to 5.0 psia | 0 to 0.34 bar |
| PX71-015AV | 0 to 15 psia | 0 to 1.0 bar |
| PX71-030AV | 0 to 30 psia | 0 to 2.1 bar |
| PX71-060AV | 0 to 60 psia | 0 to 4.1 bar |
| PX71-100AV | 0 to 100 psia | 0 to 6.9 bar |
| PX72系列顶部配件表压和压差范围 | ||
| PX72-0.3GV | 0 to 0.3 psi (8.3 inH2O) | 0 to 0.02 bar (2 kPa) |
| PX72-0.8GV | 0 to 0.8 psi (22 inH2O) | 0 to 0.05 bar (5 kPa) |
| PX72-1.5GV | 0 to 1.5 psi (42 inH2O) | 0 to 0.10 bar (10 kPa) |
| PX72-005GV | 0 to 5.0 psi | 0 to 0.34 bar |
| PX72-015GV | 0 to 15 psi | 0 to 1.0 bar |
| PX72-030GV | 0 to 30 psi | 0 to 2.1 bar |
| PX72-060GV | 0 to 60 psi | 0 to 4.1 bar |
| PX72-100GV | 0 to 100 psi | 0 to 6.9 bar |
| PX72系列绝压范围† | ||
| PX72-005AV | 0 to 5.0 psia | 0 to 0.34 bar |
| PX72-015AV | 0 to 15 psia | 0 to 1.0 bar |
| PX72-030AV | 0 to 30 psia | 0 to 2.1 bar |
| PX72-060AV | 0 to 60 psia | 0 to 4.1 bar |
| PX72-100AV | 0 to 100 psia | 0 to 6.9 bar |
| PX73系列型号 | 底部接头表压和压差范围 | |
| PX73-0.3GV | 0 to 0.3 psi (8.3 inH2O) | 0 to 0.02 bar (2 kPa) |
| PX73-0.8GV | 0 to 0.8 psi (22 inH2O) | 0 to 0.05 bar (5 kPa) |
| PX73-1.5GV | 0 to 1.5 psi (42 inH2O) | 0 to 0.10 bar (10 kPa) |
| PX73-005GV | 0 to 5.0 psi | 0 to 0.34 bar |
| PX73-015GV | 0 to 15 psi | 0 to 1.0 bar |
| PX73-030GV | 0 to 30 psi | 0 to 2.1 bar |
| PX73-060GV | 0 to 60 psi | 0 to 4.1 bar |
| PX73-100GV | 0 to 100 psi | 0 to 6.9 bar |
| PX74系列型号 | 顶部和底部配件表压和压差范围 | |
| PX74-0.3DV | 0 to 0.3 psi (8.3 inH2O) | 0 to 0.02 bar (2 kPa) |
| PX74-0.8DV | 0 to 0.8 psi (22 inH2O) | 0 to 0.05 bar (5 kPa) |
| PX74-1.5DV | 0 to 1.5 psi (42 inH2O) | 0 to 0.10 bar (10 kPa) |
| PX74-005DV | 0 to 5.0 psi | 0 to 0.34 bar |
| PX74-015DV | 0 to 15 psi | 0 to 1.0 bar |
| PX74-030DV | 0 to 30 psi | 0 to 2.1 bar |
| PX74-060DV | 0 to 60 psi | 0 to 4.1 bar |
| PX74-100DV | 0 to 100 psi | 0 to 6.9 bar |

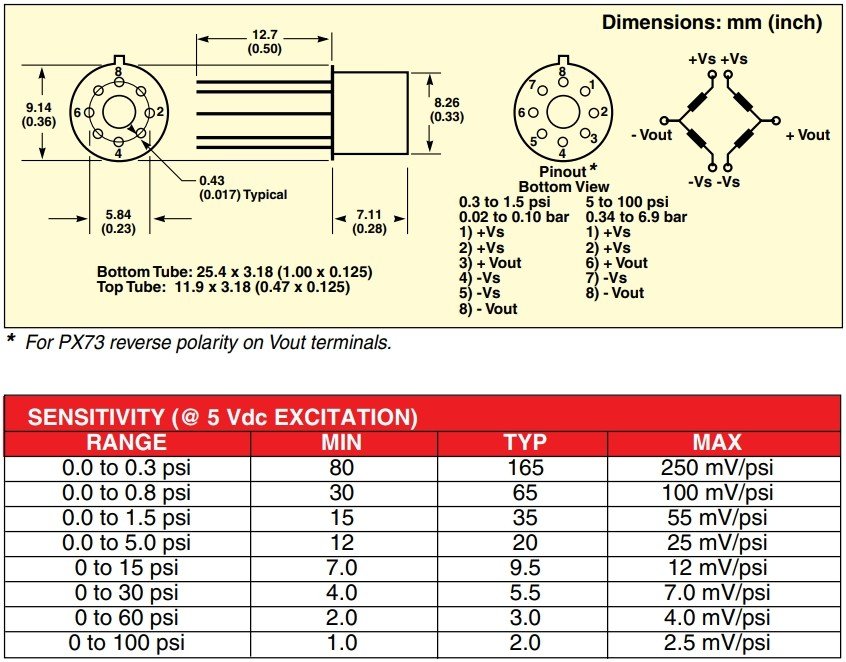

*TO-5是指此尺寸外壳的行业名称
†不适用于氦气或氢气应用。
配有操作手册。
