产品说明
CC1&CC1B型是不锈钢压缩式负荷单元，完全密封，在抽油工业中通常用作POC/抛光棒负荷单元。都是为承受恶劣的工业环境而设计的。输出包括mV/和4-20mA，可提供各种电缆连接器选项。靶场服务容量为30及50公斤。
应用程序
泵监控系统(POC/悬点载荷传感器)
附属品
兼容的电子产品范围
各种互连电缆
球形洗涤器
主要特点
容量为30公斤(13.6吨)和50公斤(22.7吨)
不锈钢结构
环保IP68，完全密封
根据NIST(国家标准和技术研究所)进行可追溯校准
CC1-毫伏/伏输出，带标准6针MOLEX连接
CC1B-4-20mA输出与可选的Amphenol连接器类型
MIL-DTL-5015型连接器
规格
| 至大容量（Emax） | klb | 30 | 50 |
| 公制当量（1 klb=0.45359 t） | t | 13.6 | 22.7 |
| 包装重量 | Kg | 2.45 | 2.54 |
| 温度对零点输出的影响（TC0） | %*RO/℃ | ≤ ± 0.027 (≤ ± 0.0015 %*RO/℉) | |
| 温度对灵敏度的影响（TCRO） | %*RO/℃ | ≤ ± 0.036 (≤ ± 0.002 %*RO/℉) | |
| 非线性 | %*RO | ≤ ± 0.05 | |
| 磁滞现象 | %*RO | ≤ ± 0.05 | |
| 重复性 | %*RO | ≤ ± 0.02 | |
| 绝缘电阻（100 V DC） | MΩ | ≥ 500 | |
| 零余额 | %*RO | ≤ ± 1 | |
| 输入电阻（RLC） | Ω | 800 ± 50 | |
| 输出电阻（Rout） | Ω | 700 ± 0.5% | |
| an全负载限制（Elim） | %*Emax | 200 | |
| 补偿温度范围 | ℃ | –25...+65 (-14...+150 ℉) | |
| 工作温度范围 | ℃ | –55...+80 (-70...+190 ℉) | |
| 称重传感器材料 | Stainless steel 17-4 PH (1.4548) | ||
| 密封 | 完全气密密封;电缆入口由玻璃到金属接头密封 | ||
| 保护符合 EN 60 529 | IP68（水深达 2 m）/ IP69K | ||
CC1特定规格
| 额定输出（RO） | mV/V | 2 ± 0.5% |
| 励磁电压 | V | 5…15 |
CC1B特定规格
| 额定输出（RO） | mA | 4-20 |
| 励磁电压 | V | 15-24 |

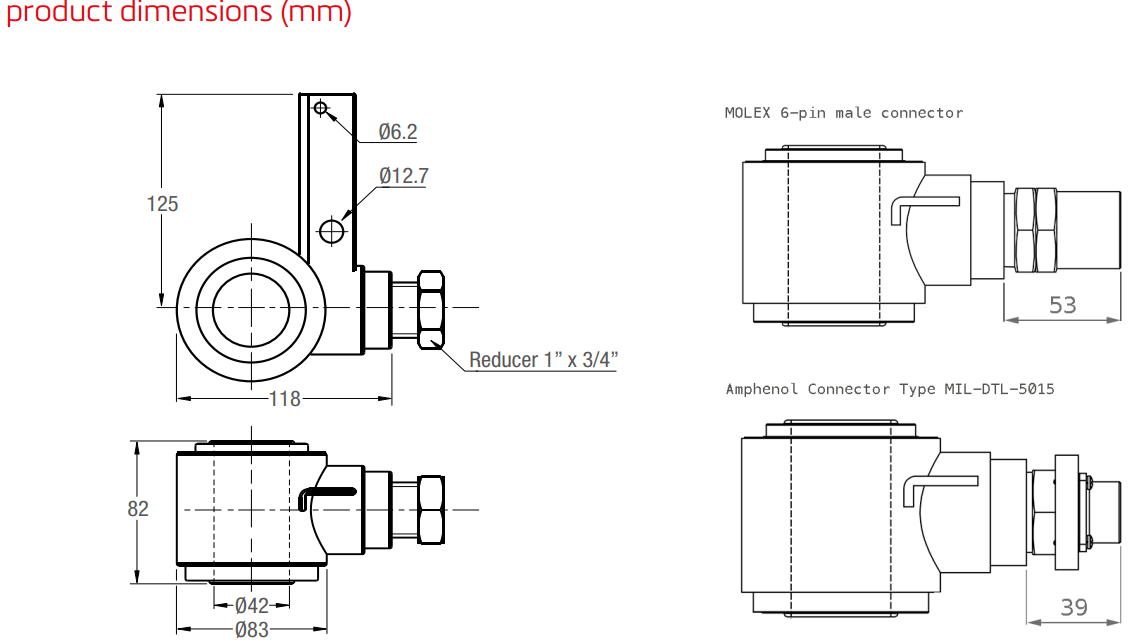

接线
作为标准的CC1和CC1B提供了一个MOLEX 6针的公用连接器和螺纹连接器外壳。CC1B可与Amphenol连接器类型MIL-DTL-5015
