美国OMEGA载荷垫圈LCWD/LCMWD系列_广州市赛拓仪器科技有限公司

压缩 0-200 lb至0-200,000 lb 0-1000至0-200 kN
规格
激励：10 Vdc（zui大值为15V）
输出：2 mV/V
精度（综合线性度、滞后性及重复性）：
≤10K lb/50 kN：±0.5% BFSL
>10K lb/50 kN：±0.75% BFSL
零点平衡：±4.0% FSO
工作温度范围：-40 ~ 127°C (-40 ~ 260°F)
补偿温度范围：16 ~ 71°C (60 ~ 160°F)
热效应：
零点：±0.018% FSO/°C
跨距：±0.018% FSO/°C
an全过载：容量的120%
极限过载：容量的200%
电桥电阻：
<50K lb/200 kN：zui小350 Ω
=50K lb/200 kN：700 Ω
满量程变形：0.001"（典型值）
结构：不锈钢
电气：1.5 m (5')绝缘屏蔽电缆

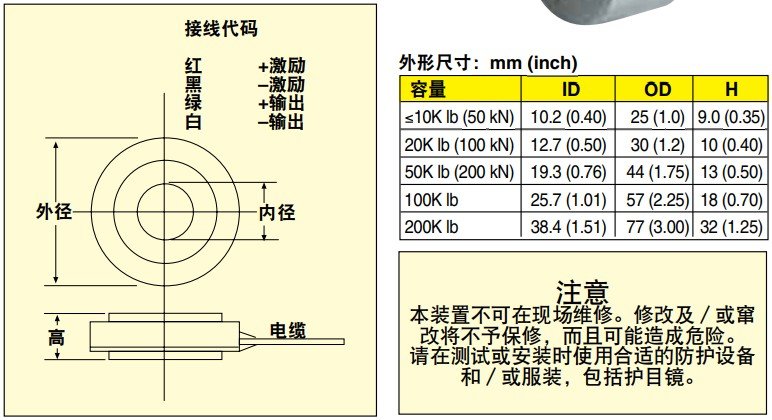

美国OMEGA载荷垫圈

标准型号订货信息：

容量		型号	兼容的仪表**	球形垫圈†
lb	N	型号	兼容的仪表**	型号	内径mm(in)
200	890	LCWD-200	DP41-S、DP25B-S、DPiS	SPW-2	8.7(0.34)
500	2224	LCWD-500	DP41-S、DP25B-S、DPiS	SPW-2	8.7(0.34)
1000	4448	LCWD-1K	DP41-S、DP25B-S、DPiS	SPW-2	8.7(0.34)
2000	8897	LCWD-2K	DP41-S、DP25B-S、DPiS	SPW-2	8.7(0.34)
5000	22,242	LCWD-5K	DP41-S、DP25B-S、DPiS	SPW-2	8.7(0.34)
10,000	44,484	LCWD-10K	DP41-S、DP25B-S、DPiS	SPW-2	8.7(0.34)
20,000	88,968	LCWD-20K	DP41-S、DP25B-S、DPiS	SPW-3	10(0.41)
50,000	222,420	LCWD-50K	DP41-S、DP25B-S、DPiS	SPW-5	17(0.66)
100,000	444,840	LCWD-100K	DP41-S、DP25B-S、DPiS	SPW-7	24(0.94)
200,000	889,680	LCWD-200K	DP41-S、DP25B-S、DPiS	SPW-10	33(1.31)

配备4测量点NIST可溯源校准和59 kΩ分流数据。

* 4位数字仪表。

** 线上访问可兼容仪表

† 每个称重传感器配备一套球形垫圈和一套负载按键。

订购示例：

LCWD-500，容量为500 lb的载荷垫圈，配备两个负载按键和一套球形垫圈。

LCWD-100K，容量为100,000 lb的载荷垫圈，配备两个负载按键和一套球形垫圈。

公制型号订货信息：

容量		型号	兼容的仪表**	球形垫圈†
N	lb	型号	兼容的仪表**	型号	内径mm(in)
1000	225	LCMWD-1KN	DPiS、DP41-S、DP25B-S	SPW-2	8.7(0.34)
2000	450	LCMWD-2KN	DPiS、DP41-S、DP25B-S	SPW-2	8.7(0.34)
5000	1124	LCMWD-5KN	DPiS、DP41-S、DP25B-S	SPW-2	8.7(0.34)
10,000	2248	LCMWD-10KN	DPiS、DP41-S、DP25B-S	SPW-2	8.7(0.34)
20,000	4496	LCMWD-20KN	DPiS、DP41-S、DP25B-S	SPW-2	8.7(0.34)
50,000	11,240	LCMWD-50KN	DPiS、DP41-S、DP25B-S	SPW-2	8.7(0.34)
100,000	22,481	LCMWD-100KN	DPiS、DP41-S、DP25B-S	SPW-2	10(0.41)
200,000	44,962	LCMWD-200KN	DPiS、DP41-S、DP25B-S	SPW-2	17(0.66)
