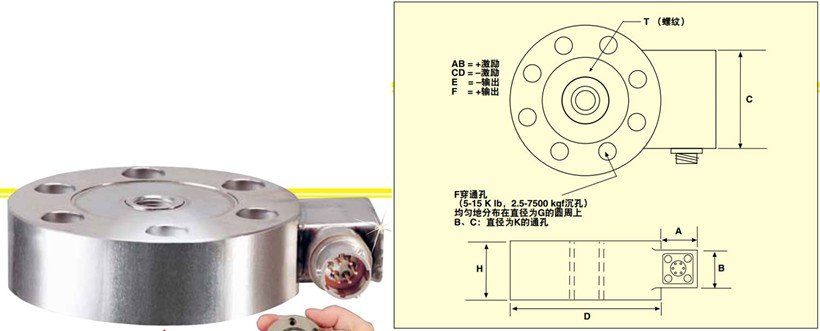

张力／压缩 张力校准 2.5 kgf至10,000 kgf
规格:
激励：10 Vdc（zui大值为 15 V）
输出(FSO)：
≤25 lb/10 kgf：2 mV/V ±0.25%
≥50 lb/20 kgf：3 mV/V ±0.25%
5测量点校准（在张力方面）：0%、50%、100%、50%、0%
线性度：
≤25 lb/10 kgf：±0.20% FSO
≥50 lb/20 kgf：±0.10% FSO
滞后性：
≤25 lb/10 kgf：±0.10% FSO
≥50 lb/20 kgf：±0.08% FSO
重复性：
≤25 lb/10 kgf：±0.1% FSO
≥50 lb/20 kgf：±0.03% FSO
零点平衡：±1% FSO
工作温度范围：-54~121°C (-65~250°F)
温度补偿范围：16~71°C (60~160°F)
热效应：
零点：0.0036% FSO/°C
跨距：0.0036% FSO/°C
an全过载：容量的150%
极限过载：容量的300%
输入电阻：350 ±10 Ω
输出电阻：350 ±10 Ω
满量程变形：通常为0.025~0.076 mm(0.001~0.003”)
结构：17-4 PH不锈钢
电气：
≤5000 lb/2000 kgf：DT02H-10-6P
>5000 lb/2500 kgf：MS3102E-14S-6P （或同等产品）

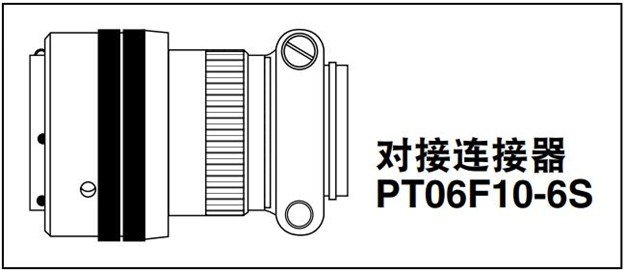

对接连接器（内含）：
≤5000 lb/2000 kgf：PT06F-10-6S
>5000 lb/2500 kgf：MS3102E-14S-6S （或同等产品）
张力盘订货信息：
| 型号 | 说明 |
| LCHD-TP200 | 张力盘，量程为5~25 lb |
| LCHD-TP225 | 张力盘，量程为50~1000 lb |
| LCHD-TP263 | 张力盘，量程为2000~5000 lb |
| LCHD-TP450 | 张力盘，量程为7500~15,000 lb |
| LCHD-TP488 | 张力盘，量程为20,000~50,000 lb |
| LCHD-TP775 | 张力盘，量程为75,000~100,000 lb |
称重传感器订货信息：
| 标准型号 | 容量 | 兼容的仪表 | |
| lb | kgf | ||
| LCHD-5 | 5 | 2.3 | DPiS、DP41-S、DP25B-S |
| LCHD-10 | 10 | 4.5 | DPiS、DP41-S、DP25B-S |
| LCHD-25 | 25 | 11 | DPiS、DP41-S、DP25B-S |
| LCHD-50 | 50 | 23 | DPiS、DP41-S、DP25B-S |
| LCHD-100 | 100 | 45 | DPiS、DP41-S、DP25B-S |
| LCHD-250 | 250 | 114 | DPiS、DP41-S、DP25B-S |
| LCHD-500 | 500 | 227 | DPiS、DP41-S、DP25B-S |
| LCHD-1K | 1K | 455 | DPiS、DP41-S、DP25B-S |
| LCHD-2K | 2K | 909 | DPiS、DP41-S、DP25B-S |
| LCHD-3K | 3K | 1361 | DPiS、DP41-S、DP25B-S |
| LCHD-4K | 4K | 1815 | DPiS、DP41-S、DP25B-S |
| LCHD-5K | 5K | 2269 | DPiS、DP41-S、DP25B-S |
| LCHD-7.5K | 7.5K | 3403 | DPiS、DP41-S、DP25B-S |
| LCHD-10K | 10K | 4537 | DPiS、DP41-S、DP25B-S |
| LCHD-15K | 15K | 6806 | DPiS、DP41-S、DP25B-S* |
| LCHD-20K | 20K | 9074 | DPiS、DP41-S、DP25B-S* |
| LCHD-30K | 30K | 13612 | DPiS、DP41-S、DP25B-S* |
| LCHD-50K | 50K | 22686 | DPiS、DP41-S、DP25B-S* |
| LCHD-75K | 75K | 34029 | DPiS、DP41-S、DP25B-S* |
| LCHD-100K | 100K | 45372 | DPiS、DP41-S、DP25B-S* |
| LCHD-150K | 150K | 68058 | DPiS、DP41-S、DP25B-S* |
| LCHD-200K | 200K | 90744 | DPiS、DP41-S、DP25B-S* |
| LCHD-300K | 300K | 136116 | DPiS、DP41-S、DP25B-S* |
| LCHD-400K | 400K | 181488 | DPiS、DP41-S、DP25B-S* |
| LCHD-500K | 500K | 226860 | DPiS、DP41-S、DP25B-S* |
| 公制型号 | 容量 | 兼容的仪表 | |
| lb | kgf | ||
| LCMHD-2.5 | 5.5 | 2.5 | DPiS、DP41-S、DP25B-S |
| LCMHD-5 | 11 | 5 | DPiS、DP41-S、DP25B-S |
| LCMHD-10 | 22 | 10 | DPiS、DP41-S、DP25B-S |
| LCMHD-25 | 55 | 25 | DPiS、DP41-S、DP25B-S |
| LCMHD-50 | 110 | 50 | DPiS、DP41-S、DP25B-S |
| LCMHD-100 | 220 | 100 | DPiS、DP41-S、DP25B-S |
| LCMHD-250 | 551 | 250 | DPiS、DP41-S、DP25B-S |
| LCMHD-500 | 1102 | 500 | DPiS、DP41-S、DP25B-S |
| LCMHD-1K | 2205 | 1000 | DPiS、DP41-S、DP25B-S |
| LCMHD-1.5K | 3307 | 1500 | DPiS、DP41-S、DP25B-S |
| LCMHD-2K | 4409 | 2000 | DPiS、DP41-S、DP25B-S |
| LCMHD-2.5K | 5512 | 2500 | DPiS、DP41-S、DP25B-S |
| LCMHD-5K | 11023 | 5000 | DPiS、DP41-S、DP25B-S |
| LCMHD-7.5K | 16535 | 7500 | DPiS、DP41-S、DP25B-S |
| LCMHD-10K | 22046 | 10000 | DPiS、DP41-S、DP25B-S |
配备5测量点NIST可溯源校准和59 kΩ分流数据。
* 4位数字仪表。
** DPiS仪表仅适合单向测量。
注：对于容量超过300,000 lb的型号，校准至300,000 lb——参见规格。
订购示例：
LCHD-500，容量为500 lb的称重传感器。
LCMHD-500，容量为500 kgf的称重传感器。
PT06F10-6S，对接连接器（内含）。LCMHD-10K，容量为10,000 kgf的称重传感器。
MS3102E-14S-6S，对接连接器（内含）。
