压缩
0-250 lb至0-100,000 lb
0-1至0-500 kN
规格:
激励：5 Vdc
输出：标称1.75 mV/V
精度：0.75% FS BFSL（包括线性度、滞后性及重复性）
零点平衡：±2% FSO
工作温度范围：-54 ~ 121°C (-65 ~ 250°F)
补偿温度范围：16 ~ 71°C (60 ~ 160°F)
热效应：
跨距：±0.018% rdg/°C
零点：±0.018% FSO/°C
an全过载：容量的150%
极限过载：容量的300%
电桥电阻：zui小350 Ω
满量程变形：0.001 ~ 0.003"
电气连接：1.5 m (5') 4 芯电缆（带补偿板）
保护等级：IP54

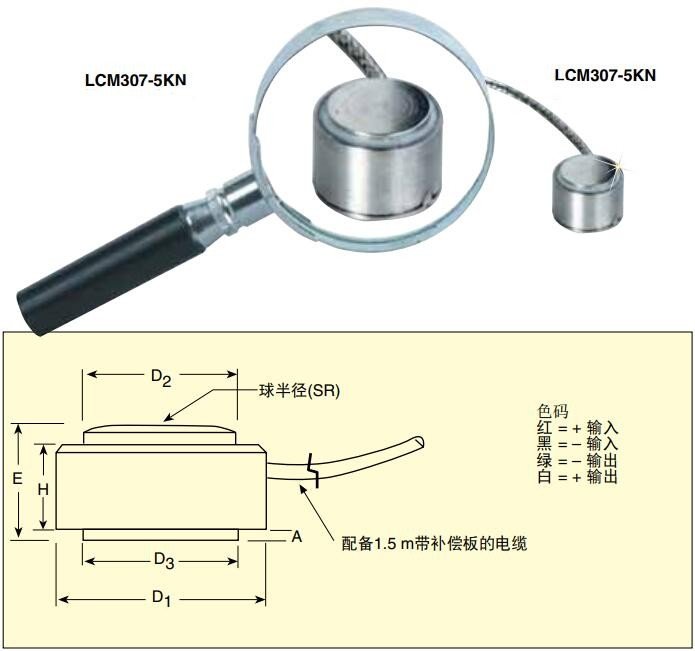

尺寸：
| 标准尺寸：mm(in) | ||||||
| 容量(lb) | D1 | D2 | D3 | E | H | |
| 250 | 12.7(0.50) | 6.9(0.27) | 10.16(0.40) | 9.7(0.38) | 8.13(0.320) | |
| 500 | 12.7(0.50) | 7.1(0.28) | 10.16(0.40) | 9.7(0.38) | 8.13(0.320) | |
| 1000 | 12.7(0.50) | 7.9(0.31) | 10.16(0.40) | 9.7(0.38) | 8.13(0.320) | |
| 2000 | 12.7(0.50) | 10(0.41) | 10.16(0.40) | 9.7(0.38) | 8.13(0.320) | |
| 3000 | 12.7(0.50) | 11(0.45) | 10.16(0.40) | 9.7(0.38) | 8.13(0.320) | |
| 5000 | 16.0(0.63) | 13.5(0.53) | 10.16(0.40) | 15(0.60) | 13.54(0.533) | |
| 7500 | 22.2(0.88) | 17(0.67) | 10.16(0.40) | 16(0.63) | 13.97(0.55) | |
| 10,000 | 22.2(0.88) | 19.3(0.76) | 10.16(0.40) | 16(0.63) | 13.97(0.55) | |
| 50,000 | 44.5(1.75) | 31.8(1.25) | 10.16(0.40) | 35(1.38) | 31.34(1.234) | |
| 100,000 | 50.8(2.00) | 38.1(1.50) | 10.16(0.40) | 41(1.63) | 37.33(1.470) | |
| 公制尺寸：mm(in) | ||||||
| 容量(kN) | D1 | D2 | D3 | E | H | A |
| 1~10 | 12.7(0.500) | 10.16(0.400) | 7.62(0.300) | 9.53(0.375) | 8.13(0.320) | 0.254(0.010) |
| 20 | 16.00(0.630) | 13.46(0.530) | 13.54(0.533) | 15.24(0.600) | 13.54(0.533) | 0.381(0.015) |
| 50 | 22.22(0.875) | 19.30(0.760) | 13.97(0.550) | 16.00(0.630) | 13.97(0.550) | 0.381(0.015) |
| 200 | 44.45(1.750) | 31.75(1.250) | 25.40(1.000) | 35.05(1.380) | 31.34(1.234) | 0.381(0.015) |
| 500 | 50.8(2.000) | 38.10(1.500) | 30.48(1.200) | 41.40(1.630) | 37.33(1.470) | 0.762(0.030) |
订货信息：
| 标准型号 | 容量 | 兼容的仪表 | |
| lb | N | ||
| LC307-250 | 250 | 1.11 | DPiS、DP41-S、DP25B-S |
| LC307-500 | 500 | 2.22 | DPiS、DP41-S、DP25B-S |
| LC307-1K | 1000 | 4.45 | DPiS、DP41-S、DP25B-S |
| LC307-2K | 2000 | 8.90 | DPiS、DP41-S、DP25B-S |
| LC307-3K | 3000 | 13.3 | DPiS、DP41-S、DP25B-S |
| LC307-5K | 5000 | 22.2 | DPiS、DP41-S、DP25B-S |
| LC307-7.5K | 7500 | 33.4 | DPiS、DP41-S、DP25B-S |
| LC307-10K | 10,000 | 44.5 | DPiS、DP41-S、DP25B-S |
| LC307-50K | 50,000 | 222 | DPiS、DP41-S、DP25B-S |
| LC307-100K | 100,000 | 445 | DPiS、DP41-S、DP25B-S |
| 公制型号 | 容量 | 兼容的仪表 | |
| N | lb | ||
| LCM307-1KN | 1 | 225 | DPiS、DP41-S、DP25B-S |
| LCM307-2KN | 2 | 450 | DPiS、DP41-S、DP25B-S |
| LCM307-5KN | 5 | 1124 | DPiS、DP41-S、DP25B-S |
| LCM307-10KN | 10 | 2248 | DPiS、DP41-S、DP25B-S |
| LCM307-20KN | 20 | 4496 | DPiS、DP41-S、DP25B-S |
| LCM307-50KN | 50 | 11,240 | DPiS、DP41-S、DP25B-S |
| LCM307-200KN | 200 | 44,960 | DPiS、DP41-S、DP25B-S |
| LCM307-500KN | 500 | 112,400 | DPiS、DP41-S、DP25B-S |
配备5测量点NIST可溯源校准和59kΩ分流数据。
*4位数字仪表。
订购示例：
LC307-5K，容量为500lb的顶帽式称重传感器。
LC307-500，容量为50lb的顶帽式称重传感器。
LCM307-50KN，容量为5kN的顶帽式称重传感器。
LCM307-10KN，容量为10kN的顶帽式称重传感器。
