OMEGA™ TQ103系列套筒接杆扭矩传感器，可安装在套筒和驱动之间，用于测量或验证螺栓扭矩。这些传感器可沿顺时针和逆时针方向测量扭矩。其精que度、成本及大小非常适合于各种工业和实验应用。
规格:
额定输出：1 ~ 3 mV/V（参见图表）
激励：10 Vdc，zui大值为20 Vdc
精度：满量程的±0.37%
线性度：满量程的±0.25%
滞后性：满量程的±0.25%
重复性：满量程的±0.1%
零点平衡：满量程的±0.1%
工作温度范围：- 54 ~ 121（-65 ~ 250°F）
补偿温度范围：21 ~ 76°C (70 ~ 170°F)
热效应：
零点：满量程的±0.002%/°F
跨距：读数的0.002% /°F
zui大负载：满量程的150% FS，an全；满量程的300%，极限
电桥电阻：1000 Ω
满量程的角度偏差：3°
结构：合金钢
电气：0.6 m (2')的4芯带色码的屏蔽电缆，附有尾纤终端

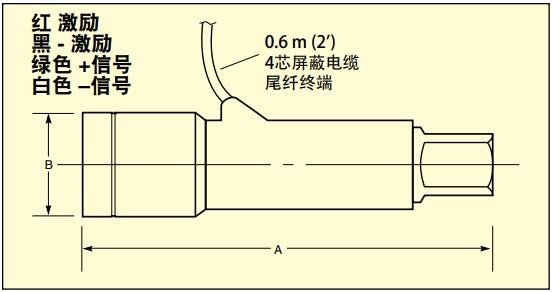

外形尺寸：英寸
| 型号 | A | B |
| TQ103-25 | 3.0 | 1/2 Dia. |
| TQ103-50 | 3.0 | 1/2 Dia. |
| TQ103-125 | 3.0 | 1/2 Dia. |
| TQ103-200 | 3.0 | 11/16 Dia. |
| TQ103-600 | 3.0 | 11/16 Dia. |
| TQ103-1.5K | 3.5 | 7/8 Dia. |
| TQ103-2.4K | 3.5 | 7/8 Dia. |
| TQ103-6K | 5 | 1 1/2 Dia. |
订货信息：
| 型号 | 量程(in-lb) | 驱动 | 量程输出 (mV/V) | 兼容的仪表* |
| TQ103-25 | 0~25 | 1⁄4" | 1.0 | HHP-SG,DP25B-S,DP41-S |
| TQ103-50 | 0~50 | 1⁄4" | 2 | HHP-SG,DP25B-S,DP41-S |
| TQ103-125 | 0~125 | 1⁄4" | 2 | HHP-SG,DP25B-S,DP41-S |
| TQ103-200 | 0~200 | 3⁄8" | 1.5 | HHP-SG,DP25B-S,DP41-S |
| TQ103-600 | 0~600 | 3⁄8" | 3.0 | HHP-SG,DP25B-S,DP41-S |
| TQ103-1.5K | 0~1500 | 1⁄2" | 3.0 | HHP-SG,DP25B-S,DP41-S |
| TQ103-2.4K | 0~2400 | 1⁄2" | 3.0 | HHP-SG,DP25B-S,DP41-S |
| TQ103-6K | 0~6000 | 3⁄4" | 3.0 | HHP-SG,DP25B-S,DP41-S |
* HHP-SG为标准手持式仪表；DP25B-S和DP41-S为面板式安装仪表。
订购示例：TQ103-125，量程为0 ~ 125 in-lb、用于1 ⁄4"驱动棘轮的套筒接杆，带有HHP-SG手持式应变片显示器。
