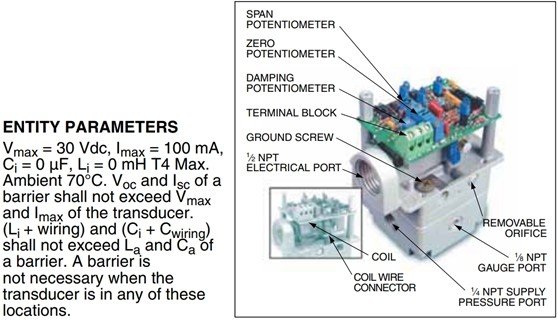

IP510/EP510系列适合用于将气动供气压力降低到调节输出压力，与两线制电流或三线制电压输入。此设计包含输出压力的闭环感应，实现出色的精度和振动稳定性。它们还具有独特的阻尼可调整电路以防止过冲和执行器狩猎。型号选择包括通用NEMA 1和防水/耐腐蚀NEMA 4X（IP65）。所有型号均携带危险场所和本安等级。
规格
准确度:
典型值：输出范围的±0.1%
至大值：输出量程的±0.25%
磁滞现象：
典型值：输出范围的±0.01%
至大值：输出量程的±0.10%
死区：无影响
重复性：
典型值：输出范围的±0.01%
至大值：输出量程的±0.10%
环境温度影响零：
典型值：标称量程的±0.004%/℉
至大值：标称量程的±0.022%/℉
环境温度影响范围：
典型值：校准量程的0.013%/℉
至大值：校准量程的0.022%/℉
温度效应：≤0.02%/℉，零点和量程效应相结合
工作温度范围：
丁腈橡胶：-29至71℃（-20至160℉）
氟橡胶弹性体：-18至71℃（0至160℉）
储存温度范围：
丁腈橡胶：-40至93℃（-40至200℉）
氟碳弹性体：-26至93℃（-15至200℉）
振动影响：每1g小于量程的0.5%，5至2000Hz，至大3g，3轴
安装位置影响：不可测量
回路负载，I/P传感器：
20mA时压降小于10Vdc
50mA时压降小于12Vdc
电源电压，E/P传感器：
本安/非易燃：9至28Vdc，小于20mA
通用：9至40Vdc，小于20mA
电源电压影响：无影响
信号阻抗E/P传感器：至小6000Ω
RFI/EMI效应NEMA 4X（IP66）：输出10 V/米，20至1000 MHz的量程变化小于0.25%（参考SAMA PML 33.1至1978,2至abc）
供气压力灵敏度：无影响
有效耗气量：至大0.07 SCFM（2 LPM）
供气压力：至大100 psig（6.9 bar）*
*对于输出能力为零的型号，至大供气压力=比至大输出高出40 psi（2.8 bar），但至大供气压力分别为130 psi（9bar）和140 psi（9.7bar）的0至100和0至120 psi型号除外。
尺寸
IP510：102Hx48Wx89mmD(4.01x1.88x3.5")
IP511：144Hx112mmW(5.66x4.36")
端口尺寸：
气动：¼FNPT
电气：½FNPT
订货信息：
| 型号 | 输入范围 | 输出范围 |
| NEMA 1(IP00)ENCLOSURE | ||
| P510-X15 | 4 to 20 mA | 3 to 15 psig |
| IP510-X27 | 4 to 20 mA | 3 to 27 psig |
| IP510-X30 | 4 to 20 mA | 6 to 30 psig |
| IP510-060 | 4 to 20 mA | 0 to 60 psig |
| IP510-0120 | 4 to 20 mA | 0 to 120 psig |
| EP510-X15 | 1 to 5 Vdc | 3 to 15 psig |
| EP510-X27 | 1 to 5 Vdc | 3 to 27 psig |
| EP510-X30 | 1 to 5 Vdc | 6 to 30 psig |
| EP510-060 | 1 to 5 Vdc | 0 to 60 psig |
| EP510-0120 | 1 to 5 Vdc | 0 to 120 psig |
| NEMA 4X(IP66)ENCLOSURE | ||
| IP511-X15 | 4 to 20 mA | 3 to 15 psig |
| IP511-X27 | 4 to 20 mA | 3 to 27 psig |
| IP511-X30 | 4 to 20 mA | 6 to 30 psig |
| IP511-060 | 4 to 20 mA | 0 to 60 psig |
| IP511-0120 | 4 to 20 mA | 0 to 120 psig |
| EP511-X15 | 1 to 5 Vdc | 3 to 15 psig |
| EP511-X27 | 1 to 5 Vdc | 3 to 27 psig |
| EP511-X30 | 1 to 5 Vdc | 6 to 30 psig |
| EP511-060 | 1 to 5 Vdc | 0 to 60 psig |
| EP511-0120 | 1 to 5 Vdc | 0 to 120 psig |
| 配件 | ||
| TX4-100 | 4-conductor shielded wire | |
配有操作手册
