OMEGA™超微型温度变送器可将热电偶的mV输入或RTD的电阻转换成为 4 ~ 20mA信号输出。变送器采用不同色标颜色的外壳封装，分别对应 4种zui常见的热电偶型号（J、K、T和E）以及3线制100Ω铂RTD。
采用现代技术先进的集成电路和电子设计，此系列超微型变送器直径仅为35.6 mm (1.40")，可安装于多种小型热电偶保护头内，如OMEGA™ NB2。
TX93A和TX94A变送器可免除多种应用中复杂而费财费力的现场接线工作。
变送器产生一个与其具体输入类型及校准温度范围（见右方温度范围代码表）成比例的的稳定4 ~ 20 mA输出信号。±25%的零点和量程调整范围，可提高范围调整能力。变送的信号消除了噪声拾取、电压下降和多重冷端误差等不好的影响，并且仅需要一条双股铜绞线进行回路连接。
规格
输出范围：4 ~ 20 mA dc
零点和量程调整范围：±25%
精度：满量程的±0.1%（包括线性、迟滞和重复性影响）
频率响应：在3Hz时，3 dB
工作温度范围：-25 ~ 85°C (-13 ~ 185°F)
储存温度范围：-65 ~ 125°C (-85 ~ 257°F)
电源电压：8 ~ 35 Vdc；推荐使用24 Vdc

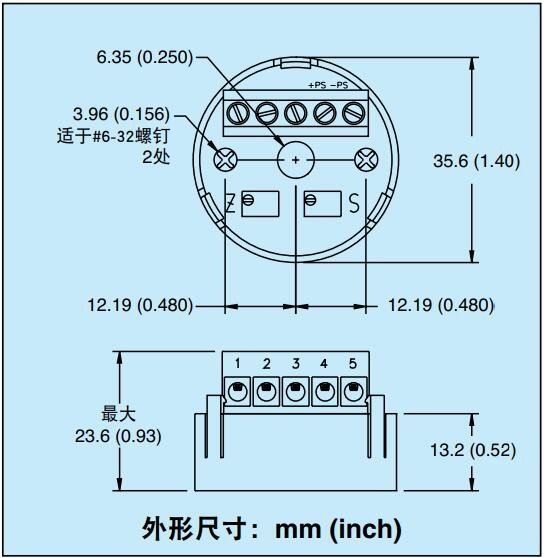

外形尺寸：23.6（高）x 35.6 mm（厚）(0.93 x 1.40")（高度包含接线板）
重量：15 g (0.53 oz)，若采用环氧树脂封装则为25 g(0.8 oz)
订购信息：
| 型号 | 说明 |
| TX93A-(*) | 热电偶变送器(J、K、T或E型) |
| TX93A-(*)-P | 热电偶变送器，电子元件全部使用环氧树脂封装，适用于极端环境 |
| TX94A-(*) | RTD变送器(100ΩPt，a=0.00385) |
| TX94A-(*)-P | RTD变送器，电子元件全部使用环氧树脂封装，适用于极端环境 |
| NB2TX93A-(*) | TX93A变送器，安装于NB2铸铝保护头内，带有长12"、直径1⁄4"的非接地304不锈钢保护套管探头(J、K、T、E) |
| PRTX94A-(*) | TX94A变送器，安装于PR14微型铸铝保护头内，带有长12"、直径1⁄4"的保护套管探头 |
| -FS | 特殊工厂标定 |
* 从下表中选取温度代码填入。
温度范围代码
| TX93A | TX94A | 温度范围℃(℉) | |||
| J | K | T | E | RTD | |
| J1 | E1 | 1 | -40~49(-40~120) | ||
| J2 | K2 | T2 | E2 | 2 | -18~93(0~200) |
| J3 | K3 | T3 | E3 | 3 | -18~149(0~300) |
| J4 | K4 | T4 | E4 | 4 | -18~260(0~500) |
| J5 | K5 | T5 | E5 | 5 | -18~399(0~750) |
| J6 | K6 | E6 | 6 | -18~538(0~1000) | |
注：(1)热电偶型号，变送器输出信号与热电偶输出mV成比例关系。输出信号不与温度成线性。
(2)非隔离变送器，配合非接地探头使用。
(3)每个变送器配备操作手册。
订货信息：
| TX93A系列热电偶变送器 | 温度范围℃(℉) | |||
| J | K | T | E | |
| TX93A-J1 | TX93A-E1 | -40~49(-40~120) | ||
| TX93A-J2 | TX93A-K2 | TX93A-T2 | TX93A-E2 | -18~93(0~200) |
| TX93A-J3 | TX93A-K3 | TX93A-T3 | TX93A-E3 | -18~149(0~300) |
| TX93A-J4 | TX93A-K4 | TX93A-T4 | TX93A-E4 | -18~260(0~500) |
| TX93A-J5 | TX93A-K5 | TX93A-T5 | TX93A-E5 | -18~399(0~750) |
| TX93A-J6 | TX93A-K6 | TX93A-E6 | -18~538(0~1000) | |
| TX93A系列适用极端环境热电偶变送器 | 温度范围℃(℉) | |||
| J | K | T | E | |
| TX93A-J1-P | TX93A-E1-P | -40~49(-40~120) | ||
| TX93A-J2-P | TX93A-K2-P | TX93A-T2-P | TX93A-E2-P | -18~93(0~200) |
| TX93A-J3-P | TX93A-K3-P | TX93A-T3-P | TX93A-E3-P | -18~149(0~300) |
| TX93A-J4-P | TX93A-K4-P | TX93A-T4-P | TX93A-E4-P | -18~260(0~500) |
| TX93A-J5-P | TX93A-K5-P | TX93A-T5-P | TX93A-E5-P | -18~399(0~750) |
| TX93A-J6-P | TX93A-K6-P | TX93A-E6-P | -18~538(0~1000) | |
| TX94A系列 | 温度范围℃(℉) | |||
| RTD变送器 | 适用于极端环境RTD变送器 | |||
| TX94A-1 | TX94A-1-P | -40~49(-40~120) | ||
| TX94A-2 | TX94A-2-P | -18~93(0~200) | ||
| TX94A-3 | TX94A-3-P | -18~149(0~300) | ||
| TX94A-4 | TX94A-4-P | -18~260(0~500) | ||
| TX94A-5 | TX94A-5-P | -18~399(0~750) | ||
| TX94A-6 | TX94A-6-P | -18~538(0~1000) | ||
