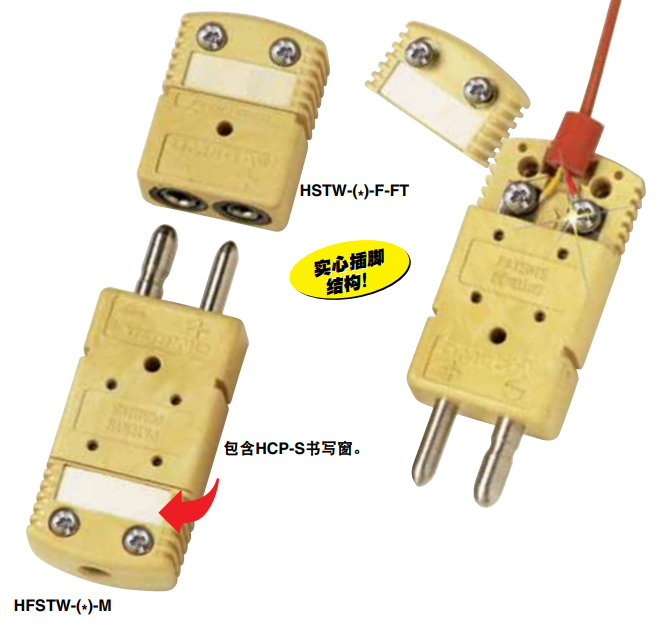

耐高温液晶聚合体
设计用于抑制电磁干扰(EMI)
超坚固耐用实心插脚公连接器
可拆卸／可翻转书写窗
额定温度：铁氧体磁芯耐温：120°C (248°F)，LCP 材料：260°C (500°F)
按照色标分度号分颜色
无镉LCP外壳
坚固耐用结构
接受至大尺寸为14 AWG的绞线或单股线
组合十字槽／一字槽凹陷式盖螺丝
阻抗(±20%)：35 Ω @ 25 MHz；70 Ω @ 100 MHz
订货信息：
| 母连接器 型号 | 公连接器 型号 | 合金 代码 | 与连接器配合使用 的热电偶类型 | 用于连接器的补偿合金 | ANSI 色标 | |
| (+) | (—) | |||||
| HSTW-K-F-FT | HFSTW-K-M | K | CHROMEGA®-ALOMEGA® | CHROMEGA® | ALOMEGA® | 黄色 |
| HSTW-T-F-FT | HFSTW-T-M | T | 铜-康铜 | 铜 | 康铜 | 蓝色 |
| HSTW-J-F-FT | HFSTW-J-M | J | 铁-康铜 | 铁 | 康铜 | 黑色 |
| HSTW-E-F-FT | HFSTW-E-M | E | CHROMEGA®-康铜 | CHROMEGA® | 康铜 | 紫色 |
| HSTW-R/S-F-FT | HFSTW-R/S-M | R/S | Pt/13%Rh-Pt | 铜 | RNX/SNX | 绿色 |
| HSTW-U-F-FT | HFSTW-U-M | U | 无补偿 | 铜 | 铜 | 白色 |
| HSTW-N-F-FT | HFSTW-N-M | N | OMEGALLOY® | OMEGA-P® | OMEGA-N® | 橙色 |
† J、K、T、E、R、S和B均为ANSI标识号。OMEGALLOY® 通常称为镍铬硅电偶合金。
注：U型（无补偿）连接器与B型热电偶（铂/6%铑 铂/30%铑）配合使用。
订购示例：
HFSTW-K-M，带模塑铁氧体磁芯的耐高温标准书写窗连接器，K型分度号
HSTW-K-F-FT，耐高温标准母书写窗连接器，K型分度号
