OMEGA™ PT系列连接器提供了一种高效连接压力传感器与附有多芯电缆的相关仪器的方式。其焊接触点是专为信号或电源电路提供良好的连接而设计的。该连接器提供工作温度范围选择，可满足绝大多数工业应用。
规格:
25℃ (77℉)温度下的绝缘电阻：zui小 5000 MΩ
电压降：#20触点和#20线缆在电流为7.5 A时，zui大值为55 mV
气压：-55℃ (-67℉) 温度下为30 psi(2 bar)
耐用性：可挂／卸500次
外壳：铝合金，0.0003镉板（草绿色铬酸盐处理）或黑 (RoHS)
绝缘体：全部采用氯丁橡胶，仅 PCS06E10-6S 采用硅
触点：高导电性铜合金，0.000050 镀金铜

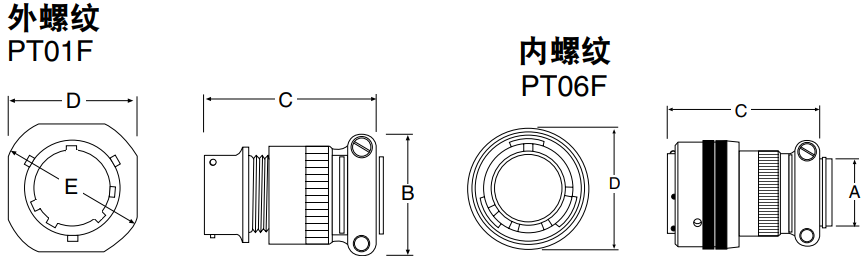

外形尺寸：mm (in)
| 型号 | Azui小直径 | Bzui大值 | Czui大值 | Dzui大值 | E±0.020 |
| PT01F8-4P | 5.94(0.234) | 21.03(0.828) | 48.82(1.922) | 21.03(0.828) | 23.83(0.938) |
| PT01F10-6P | 7.54(0.297) | 22.63(0.891) | 48.82(1.922) | 24.23(0.954) | 26.97(1.062) |
| PT06F8-4S | 5.94(0.234) | 21.03(0.828) | 46.43(1.828) | 19.05(0.750) | — |
| PT06F10-6S | 7.54(0.297) | 22.63(0.891) | 46.43(1.828) | 21.82(0.859) | — |
订货信息：
| 型号 | 触点数目 | 温度范围 | 特点 |
| PT01F8-4P* | 4芯公头连接器 | -55~125℃(-67~257℉) | 环保 |
| PT01F10-6P* | 6芯公头连接器 | -55~125℃(-67~257℉) | 环保 |
| PT06A10-6S* | 6芯母头连接器 | -55~125℃(-67~257℉) | 室内使用 |
| PT06F8-4S* | 4芯母头连接器 | -55~125℃(-67~257℉) | 室内使用 |
| PT06F8-4SG* | 4芯母头连接器 | -55~125℃(-67~257℉) | 内部密封压盖 |
| PT06F10-6S* | 6芯母头连接器 | -55~125℃(-67~257℉) | 室内使用 |
| PTS06A10-6S* | 6芯母头连接器 | -55~150℃(-67~302℉) | 更广的温度范围 |
| PCS06E10-6S* | 6芯母头连接器 | -55~204℃(-67~399℉) | 耐高温 |
注：后 缀“P”表示公头连接器；后缀“S”表示母头连接器; *“-R” 後表示 RoHS.。
订购示例：PT01F8-4P，4触点，公头连接器；PT06F8-4S，4触点，母头连接器。
