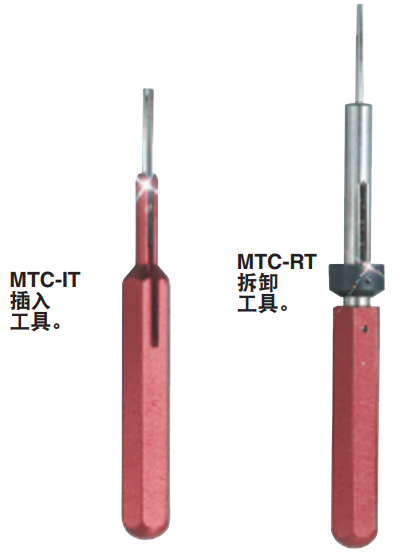

OMEGA直插式压接型接触件由热电偶合金材料制造，并带有通用色标，以便于识别。接触件在连接器组件外部压接形成接线端，并通过插入工具插入到适当的空腔内。使用特殊的拆卸工具，可以随时将它们从连接器组件中拆除。可提供密封塞，代替插针或插口将不使用的位置密封起来。
| 材质 | 热电偶类型(ANSI符号) |
| 铁/康铜 | J |
| CHROMEGA®/ALOMEGA® | K |
| 铜/康铜 | T |
| CHROMEGA®/康铜 | E |
| OMEGA-P®/OMEGA-N® | N |
热电偶合金和镀金铜接触件适用于多种连接器

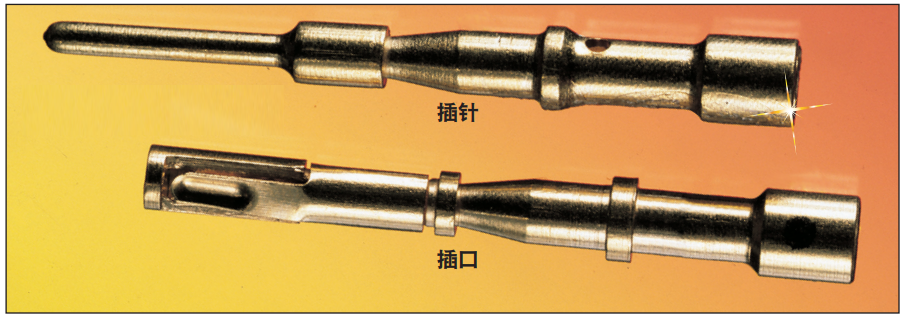

插针(公)订货信息：
| 型号 | 合金类型 | 色标字母 |
| MTC-IR-P | 铁(+) | BLKM |
| MTC-CO-P | 康铜(–) | YELN |
| MTC-CU-P | 铜(+) | REDC |
| MTC-CH-P | CHROMEGA®(+) | WHTP |
| MTC-AL-P | ALOMEGA®(–) | GRNR |
| MTC-OP-P | OMEGA-P®(+) | OrangeOP |
| MTC-ON-P | OMEGA-N®(–) | BlueON |
| MTC-AU-P-A | 镀金(无补偿) | 色带BLUE,RED,VIOLET |
插口(母)订货信息：
| 型号 | 合金类型 | 色标字母 |
| MTC-IR-S | 铁(+) | BLKM |
| MTC-CO-S | 康铜(–) | YELN |
| MTC-CU-S | 铜(+) | REDC |
| MTC-CH-S | CHROMEGA®(+) | WHTP |
| MTC-AL-S | ALOMEGA®(–) | GRNR |
| MTC-OP-S | OMEGA-P®(+) | OrangeOP |
| MTC-ON-S | OMEGA-N®(–) | BlueON |
| MTC-AU-S | 镀金(无补偿) | 色带RED,BLUE,BLK |
密封塞，MTC-HP型号。
可提供绝缘垫圈。有关价格和发货问题，请留言咨询广州市赛拓仪器科技有限公司销售部门。
订购方法
指定连接器壳体、接触件和底壳（见注1）。
示例：线到线连接器，用于6个J型（铁康铜）热电偶电路（对）。
公连接器组件
- 壳体：MTC-12-MC
- 插针：
( ) 正极合金，MTC-IR-P，需要订购6个
(–) 负极合金，MTC-CO-P，需要订购6个
- 底壳：MTC-12-SHL母连接器组件
母连接器组件
- 壳体：MTC-12-FC
- 插口：
( ) 正极合金，MTC-IR-S，需要订购6个
(–) 负极合金，MTC-CO-S，需要订购6个
- 底壳：MTC-12-SHL
组装工具
简单易用的棘轮！必须使用特别设计的MS标准压接工具将导线正确压接到插针和插口上。棘轮的使用可确保每次完整压接。
重要事项
1. 需要使用MS标准组装工具来正确压接和组装连接器，如有需要请在采购时订购。
2. 将插针和插口与热电偶合金相匹配——示例：12空腔的连接器可装载6个热电偶电路（对），要求：每个壳体6个正极合金插针或插口以及6个负极合金插针或插口。
3. 请配对订购壳体。MC型可同时匹配FF型和FC型。
4. 建议为每个线型连接器配备底壳夹。
