典型应用：
烤炉、电热板、模具、干燥、融化、烘、孵化器、碟片、食物加热器、空气加热、密封条、热成型、储罐加热

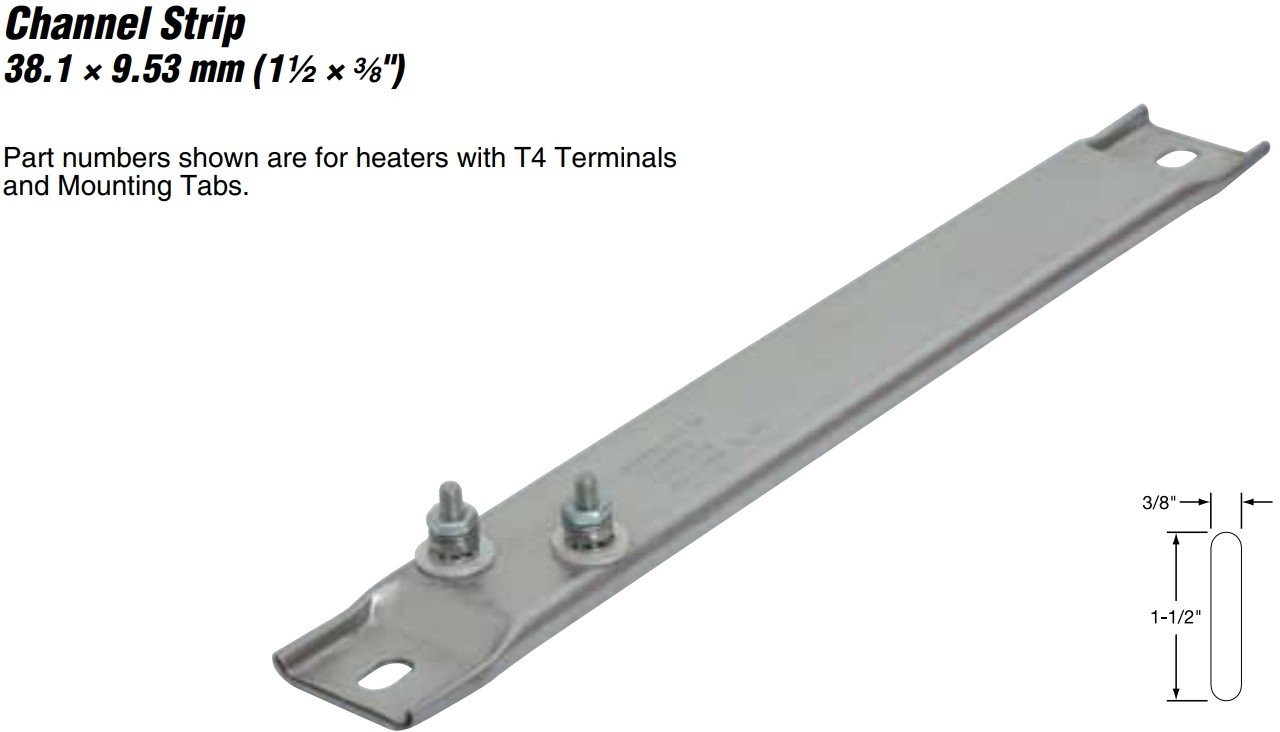

通道条加热器已被证明可作为表面加热的热源数以百计的工业和商业应用。这矩形管在用于铣槽以提供至大的传热面积。
用于表面贴装安装，槽带加热器必须牢固地夹紧它们的整个长度光滑的金属表面。当由安装片支撑时，端子端应牢固固定。另一端应该松散以允许热膨胀。
规格
性能等级
至高护套温度：650℃（1200℉）
标称功率密度：20Watts/in2（3.1Watts/cm2）
至大功率密度：45 Watts/in2（取决于设计参数）
电气规格
至大电压：480Vac（取决于设计参数）
至大推荐电压（带引线）：480V
至大电流：
引线端接：10amp
螺钉端接：10-32UNF—25amp
电阻容差：10%、-5%
瓦数容差：5%、-10%
物理尺寸结构限制
宽度：
16mm（5/8英寸）宽加热器： 0.000，-0.005“
25mm和38mm（1和1-1/2”）宽加热器： 0.000，-0.010“
厚度：
6mm（1/4”）厚加热器： 0.000，–0.005“
8和10mm（5/16和3/8”）厚加热器： 0.000，–0.008“[10mm（3/8”）厚加热器有半径角]
长度：
至大24“：±1/16”
超过24“：±1/8”
安装槽尺寸：
标准8x13mm（5/16×1/2“）
特殊衬套：13x16mm（1/2×5/8”）
订货信息：
| 120V型号 | 240V型号 | 长度 | Wattage | Watt Density | ||
| in | mm | Watt/in2 | Watt/cm2 | |||
| — | CSH00294 | 7-1/2 | 190.5 | 200 | 19 | 3 |
| — | CSH00295 | 9 | 228.6 | 500 | 31 | 5 |
| CSH00296 | — | 10-1/2 | 266.7 | 250 | 12 | 2 |
| CSH00297 | — | 10-1/2 | 266.7 | 400 | 19 | 3 |
| — | CSH00298 | 12 | 304.8 | 500 | 18 | 3 |
| — | CSH00299 | 15-1/4 | 387.4 | 500 | 13 | 2 |
| — | CSH00300 | 17 | 431.8 | 1000 | 22 | 3 |
| — | CSH00301 | 17-7/8 | 454.0 | 350 | 7 | 1 |
| — | CSH00302 | 17-7/8 | 454.0 | 500 | 10 | 2 |
| — | CSH00303 | 18 | 457.2 | 1000 | 20 | 3 |
| — | CSH00304 | 18-1/2 | 469.9 | 500 | 10 | 2 |
| — | CSH00305 | 22-1/2 | 571.5 | 1000 | 15 | 2 |
| — | CSH00306 | 24 | 609.6 | 1000 | 14 | 2 |
| — | CSH00307 | 25-1/2 | 647.7 | 1000 | 13 | 2 |
| — | CSH00308 | 26 | 660.4 | 1600 | 20 | 3 |
| — | CSH00309 | 26-1/2 | 673.1 | 1500 | 18 | 3 |
| — | CSH00310 | 30-1/2 | 774.7 | 750 | 8 | 1 |
| — | CSH00311 | 31-1/2 | 800.1 | 800 | 8 | 1 |
| — | CSH00312 | 35-7/8 | 911.2 | 1000 | 9 | 1 |
| — | CSH00313 | 36 | 914.4 | 1000 | 9 | 1 |
| — | CSH00314 | 50 | 1270.0 | 1000 | 6 | 1 |
| — | CSH00315 | 62 | 1574.8 | 1500 | 7 | 1 |
