美国OMEGA陶瓷绝缘槽式加热器CSH1系列

应用：烤炉、电热板、模具、干燥、融化、烘、孵化器、碟片、食物加热器、焊接预热、空气加热、密封条、热成型、储罐加热

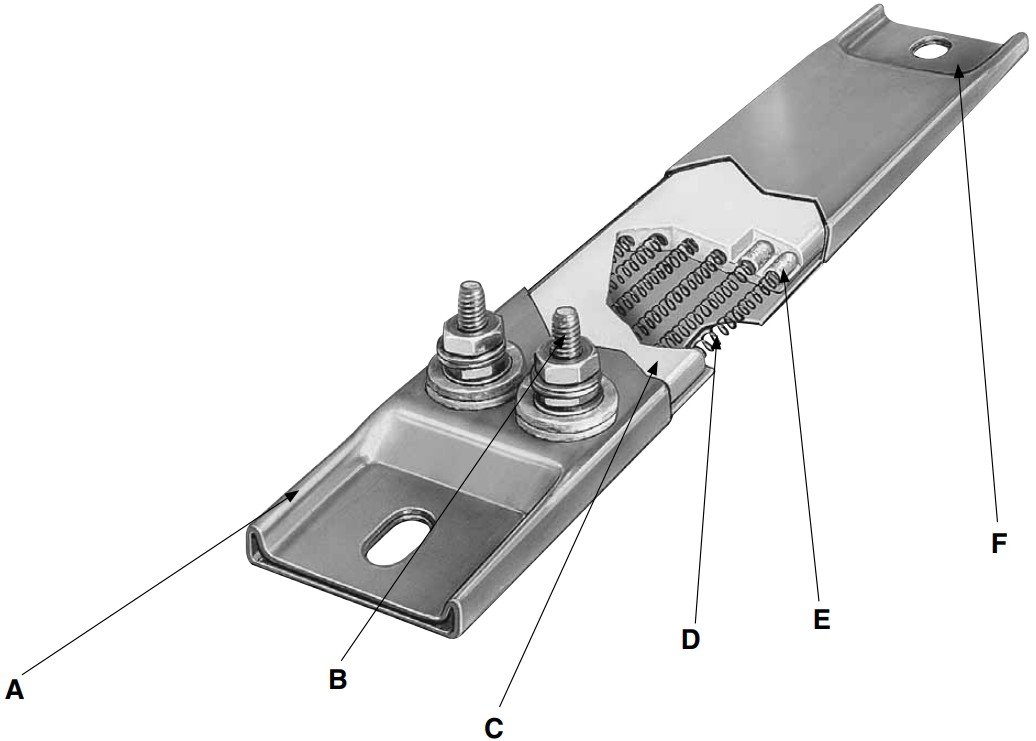

A.304型不锈钢护套提供了物理强度和耐高温和耐化学腐蚀的至佳组合。在高达650℃（1200℉）的护套温度下可靠。

B.不锈钢10-32螺纹螺钉是标准配置，可牢固固定。提供各种端接配置和选项。

C.特别选择和设计的陶瓷绝缘子容纳电阻线线圈，将其与外护套绝缘。

D.由镍铬丝制成的螺旋缠绕电阻线线圈被均匀拉伸并串过陶瓷绝缘体，提供均匀的热量。然后将电阻丝机械地连接到螺丝端子或引线，以获得坚固的正向接头。

E.几种高纯度氧化镁晶粒尺寸的定制混合物用于填充陶瓷绝缘体内部和周围的所有剩余空间，这些颗粒尺寸旨在提高导热性和介电强度。空隙密密麻麻。

F.槽带加热器可带或不带安装片。如果没有，两端用银焊接关闭，以防止水分和污染物进入加热器。6.35厚x16mm宽（1/4x5⁄8in）加热器不提供标签。

机构批准

槽式带状加热器已根据CCN KSOT2/8被美国保险商实验室认证为认可部件(文件号E65652)，符合UL标准499和加拿大标准C22.2第72号。

本文件规定了这种类型加热器的至终使用限制和可接受条件。更多信息请咨询OMGA。

如果您需要UL、CSA或其他NRTL机构认可，请在订货时注明。

陶瓷绝缘槽式加热器

通道带加热器已被证明是极其有效和可靠的热源，表面加热在数百个工业和商业应用。矩形管在铣槽中使用时提供完全的表面接触，以提供至大的传热面积。

对于表面安装，通道加热器必须沿着其整个长度夹紧到光滑的金属表面上。当由安装片支撑时，端子端应牢固地固定。相反的一端应该是松散的，以允许热膨胀。

规格

性能等级
至高护套温度：650℃（1200℉）
标称功率密度：20瓦/平方in（3.1瓦/平方厘米）
至大功率密度：45瓦/平方in（取决于设计参数）

电气规格
至大电压：480 Vac（取决于设计参数）
至大推荐电压（带引线）：480V
至大电流：
   引线端接：10 amp
   螺钉端接：10-32UNF—25 amp
电阻容差：10%、-5%
瓦数容差：5%、-10%

物理尺寸结构限制
宽度：
   16mm（5/8in）宽加热器： 0.000，-0.005“
   25mm和38mm（1和1-1/2”）宽加热器： 0.000，-0.010“
厚度：
   6mm（1/4”）厚加热器： 0.000，–0.005“
   8和10mm（5/16和3/8”）厚加热器： 0.000，–0.008“[10mm（3/8”）厚加热器有半径角]
长度：
   至大24“：±1/16”
   超过24“：±1/8”

安装槽尺寸：

   标准8x13mm（5/16×1/2“）
   特殊衬套：13x16mm（1/2×5/8”）

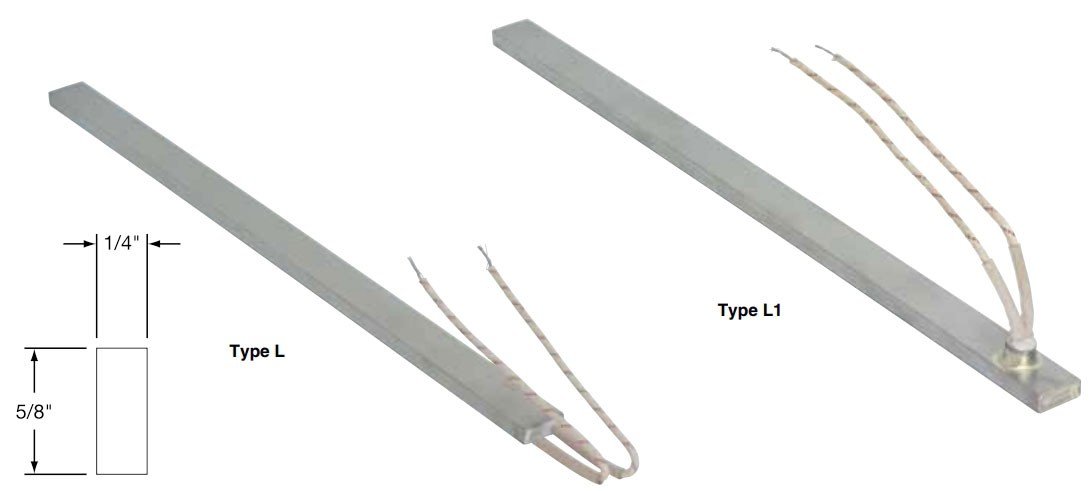

槽带15.88×6.35mm(5⁄8×¼")

所示的部件号适用于带有254mm(10")普通引线的L型端接或带有254mm(10")普通引线的L1型端接的加热器。

其他可用端接:R2型和W1型此尺寸上无法使用安装选项卡。

订货信息：
