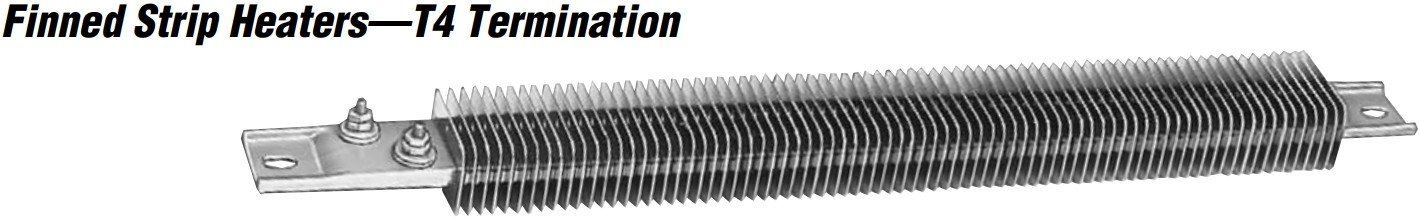

OMEGA翅片式带状加热器效率极高，且作为数百个工业和商业应用。它们用于强制（安装在管道中）和自然对流空气加热（安装在柜式烤箱的底部）。
翅片式带状加热器的基本设计包括螺旋缠绕电阻线圈放置在专门设计的陶瓷中绝缘体。电阻线圈以机械方式连接到用于正向连接的螺丝端子。不锈钢矩形管用于容纳加热器组件。都剩余的空隙用高纯度氧化镁填充增加导热性和介电强度。
安装镀镍钢翅片（不锈钢可选）到矩形管。鳍片是特别的旨在提供至大的表面接触，以获得良好的热量消散到翅片横截面上，从而导致快速传热到空气中。
OMEGA翅片式带状加热器采用全生产线生产标准尺寸、电气额定值和端接，或可以根据您的规格制作。
典型应用：
管道加热、空间加热器、干燥炉、食品保温器、除湿机、收缩隧道、空气加热、热固化
规格和公差
如果需要更严格的公差，请留言所需产品。
性能评级
至高护套温度：650℃（1200℉）
至大功率密度：
| Still Air | Max Watt/cm2 | Max Watt/in2 |
| Up to 149℃ (300℉) | 3.1 | 20 |
| 149 to 316℃ (300 to 600℉) | 2.5 | 16 |
| 316 to 427℃ (600 to 800℉) | 1.6 | 10 |
| Moving Air | Max Watt/cm2 | Max Watt/in2 |
| At 3 m/sec, up to 93℃ (600'/minute, up to 200℉) | 6.2 | 40 |
| At 3 m/sec, up to 204℃ (600'/minute, up to 400℉) | 4.7 | 30 |
| At 3 m/sec, up to 316℃ (600'/minute, up to 600℉) | 3.1 | 20 |
电气规格
至大电压：480Vac（适用时）
至大电流：25A
电阻容差：10%、-5%
瓦数容差：5%、-10%

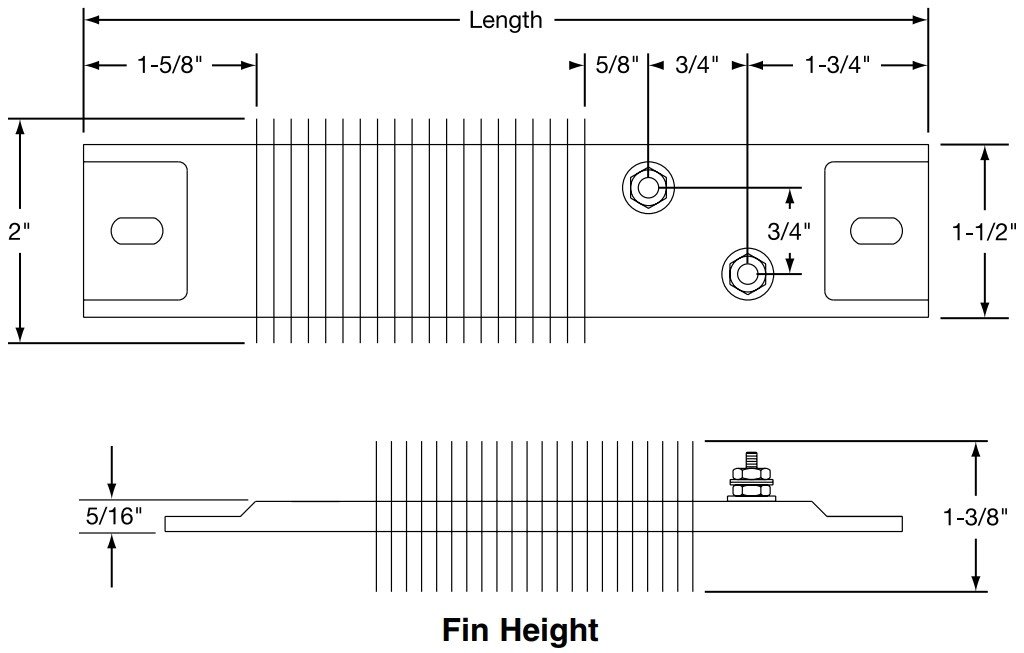

材料规格和物理尺寸
护套：304
不锈钢鳍片：镀镍钢（不锈钢可选）
螺丝端子：不锈钢10-32UNF螺纹
宽度（包括鳍片）：51毫米（2英寸）
高度（包括鳍片）：35毫米（13/8英寸）
长度公差：至大0.61米（24英寸）±1/16英寸，超过0.61米（24英寸）±1/8英寸
安装槽尺寸：标准8x13毫米（5/16×1/2英寸）
次级绝缘套管插槽尺寸：13x16mm（1/2×5/8“），用于300V及以上

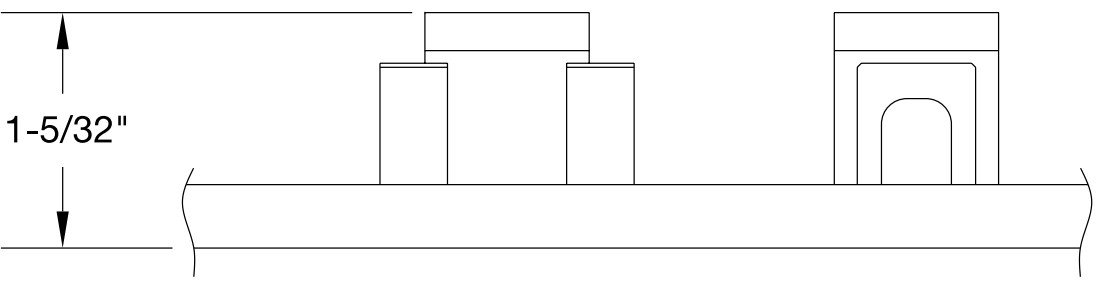

二次绝缘套管
二次绝缘陶瓷套管增加了加热器和接地表面之间的有效空间以实现高电压下的电气间隙。当翅片式加热器串联连接或在300v以上的直流电压下连接时，必须将它们安装在安装片上。
当需要绝缘套管时，可以用13x16(1/2×5/8")槽代替标准槽尺寸8x13mm(5/16×1/2").
绝缘套管总成
产品型号:CERR-1001
注:每个加热器需要两个组件。
注意:当使用二次绝缘套管时，必须保护加热器，以避免任何意外接触。护罩必须与加热器电气隔离，并且必须正确接地。
绝缘螺丝端子用陶瓷盖

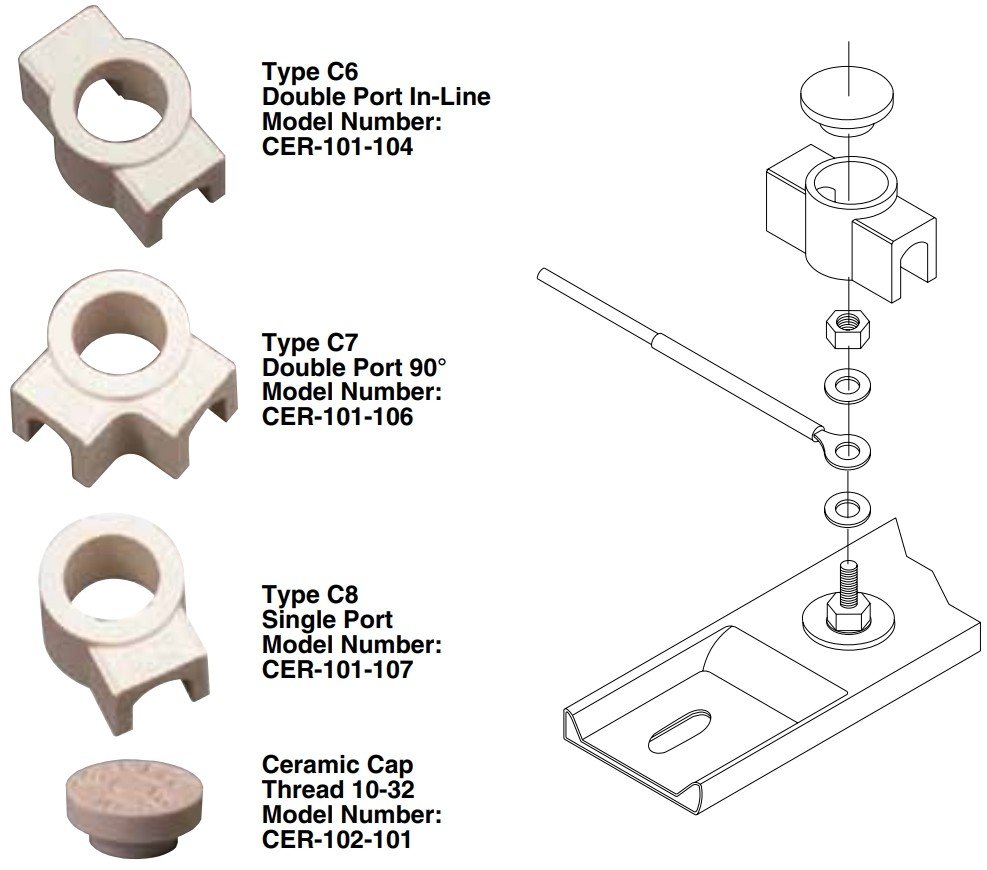

Igloo陶瓷盖
冰屋陶瓷端子盖由两个独立的陶瓷部件组成。随着紧密配合帽和坚实的基础，冰屋盖将完全绝缘任何标准的10-32端子接线片用于电线连接。
冰屋盖可以安装在所有带有T1型和T4型螺纹端子的槽带和翅片带加热器上。带螺纹端子的云母带加热器，中心到中心的至小距离为22毫米(7/6“)也可与冰屋盖组装。
三种不同类型的冰屋基地可为您的接线方便。双端口直列，双端口90和单端口
订货信息：
| 120V型号 | 240V型号 | 长 | Watts | Watt Density | ||
| mm | inch | Watt/cm2 | Watt/in2 | |||
| CSF00252 | — | 215.9 | 8-1/2 | 250 | 3 | 18 |
| — | CSF00039 | 266.7 | 10-1/2 | 350 | 3 | 17 |
| CSF00129 | CSF00130 | 266.7 | 10-1/2 | 500 | 4 | 24 |
| CSF00042 | — | 266.7 | 10-1/2 | 600 | 4 | 29 |
| CSF00044 | CSF00045 | 266.7 | 10-1/2 | 725 | 5 | 35 |
| CSF00209 | — | 266.7 | 10-1/2 | 850 | 6 | 40 |
| CSF00047 | — | 304.8 | 12 | 500 | 3 | 19 |
| CSF00053 | CSF00054 | 304.8 | 12 | 900 | 5 | 34 |
| CSF00056 | CSF00057 | 355.6 | 14 | 750 | 3 | 23 |
| CSF00060 | CSF00061 | 355.6 | 14 | 1100 | 5 | 33 |
| CSF00065 | — | 387.4 | 15-1/4 | 1000 | 4 | 27 |
| CSF00143 | CSF00067 | 387.4 | 15-1/4 | 1250 | 5 | 33 |
| CSF00071 | — | 454.0 | 17-7/8 | 1000 | 3 | 21 |
| CSF00073 | — | 454.0 | 17-7/8 | 1300 | 4 | 28 |
| CSF00148 | CSF00075 | 454.0 | 17-7/8 | 1550 | 5 | 33 |
| — | CSF00077 | 495.3 | 19-1/2 | 1250 | 4 | 24 |
| — | CSF00080 | 495.3 | 19-1/2 | 1700 | 5 | 32 |
| CSF00158 | CSF00085 | 533.4 | 21 | 1900 | 5 | 33 |
| — | CSF00088 | 603.3 | 23-3/4 | 1450 | 3 | 22 |
| — | CSF00090 | 603.3 | 23-3/4 | 2200 | 5 | 33 |
| — | CSF00100 | 679.5 | 26-3/4 | 2500 | 5 | 32 |
| — | CSF00102 | 774.7 | 30-1/2 | 1800 | 3 | 20 |
| — | CSF00104 | 774.7 | 30-1/2 | 2800 | 5 | 31 |
| — | CSF00180 | 850.9 | 33-1/2 | 3150 | 5 | 31 |
| — | CSF00350 | 911.2 | 35-7/8 | 2000 | 3 | 18 |
| — | CSF00110 | 911.2 | 35-7/8 | 3450 | 5 | 31 |
| — | CSF00117 | 1079.5 | 42-1/2 | 4150 | 5 | 31 |
