停产，由FSW-25型号流量开关取代

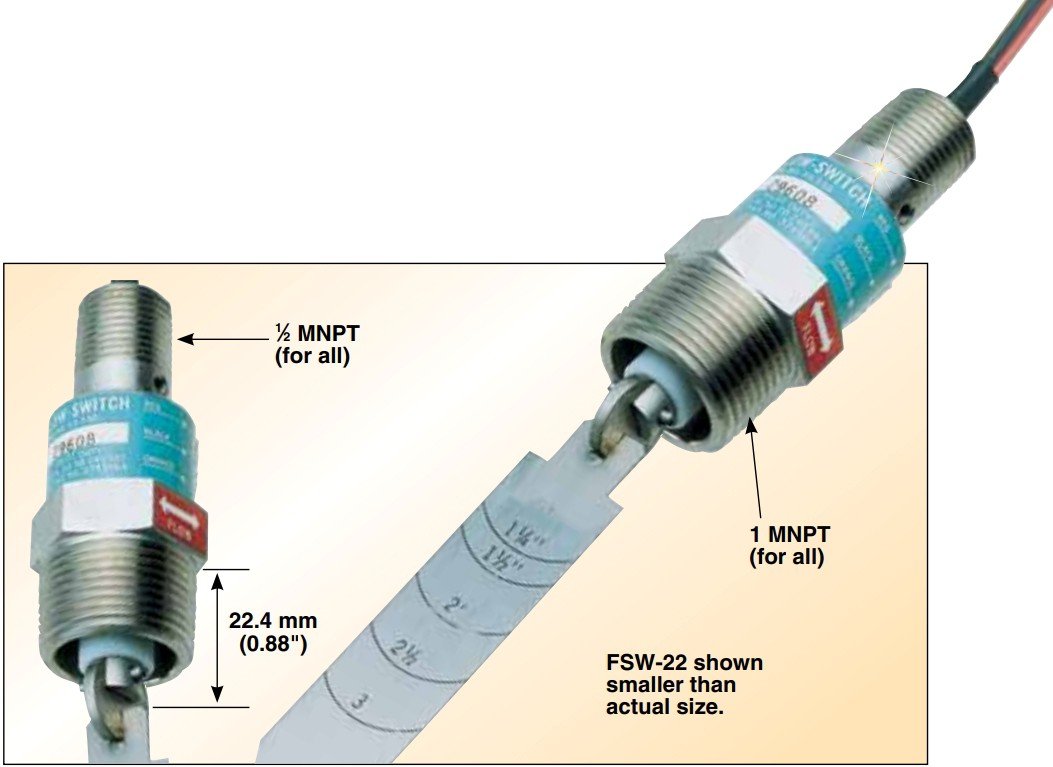

FSW-20系列桨式开关可轻松安装到管道中尺寸范围从1/21“到使用普通管三通或螺纹焊接联轴器。拨片枢轴移出液体的路径随着流量的增加而增加，从而激活开关。桨叶易于切割，便于现场安装，以满足所需的流量设置。FSW-22和FSW-2000型号具有高压功能（至大150psig）和高温（至300℃（21℉））坚固安装的额定值。
规格
阀体长度：86 mm (3.4")
浆宽：140 mm (5.5")
桨叶宽：25 mm (1")
压降：3 psig
重复性：±5%
设定精度：±25%
Note：22 mm (0.9") max height boss from pipe or tee OD for full paddle swing
引线：18 AWG, 0.6 m (2') long, polymeric
至大粘度：200 SSU or 43 centistokes
订货信息：
| 型号 | 描述 |
| FSW-21 | 流量开关，带黄铜302SS聚四氟乙烯，陶瓷-30℉至300℉ 2000 PSIG单刀双掷，20VA。 适用于大于1-1/4“的管道 |
| FSW-22 | 流量开关，带316SS 302SS聚四氟乙烯，陶瓷-30℉至300℉，2000 PSIG单刀双掷，20VA。 适用于大于1-1/4“的管道 |
型号FSW-21和FSW-22标准驱动和去驱动设定值
| 桨长 | 管道尺寸 | |||||||||||
| 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | |||||||
| 近似致动/失活流速（GPM 水） | ||||||||||||
| Act. | De-Act. | Act. | De-Act. | Act. | De-Act. | Act. | De-Act. | Act. | De-Act. | Act. | De-Act. | |
| 1-1/4" | 5 | 3 | 13 | 8 | 22 | 15 | 29 | 22 | ||||
| 1-1/2" | 15 | 11 | 28 | 21 | 38 | 30 | ||||||
| 2" | 22 | 15 | 27 | 20 | 48 | 38 | ||||||
| 2-1/2" | 21 | 14 | 40 | 26 | 52 | 39 | ||||||
| 3" | 31 | 20 | 45 | 32 | ||||||||
| 4" | 39 | 25 | ||||||||||
注：随附操作手册
上表的所有流量测试都是在开关安装在标准“T接头中的情况下进行的。对于管道尺寸大于5"的流量计算，流速约为0.5fps时，使用全长(5")闸板启动开关。
订购示例:FSW-21，黄铜和302 SS开关
