美国OMEGA多管转子流量计FL2AA系列_广州市赛拓仪器科技有限公司

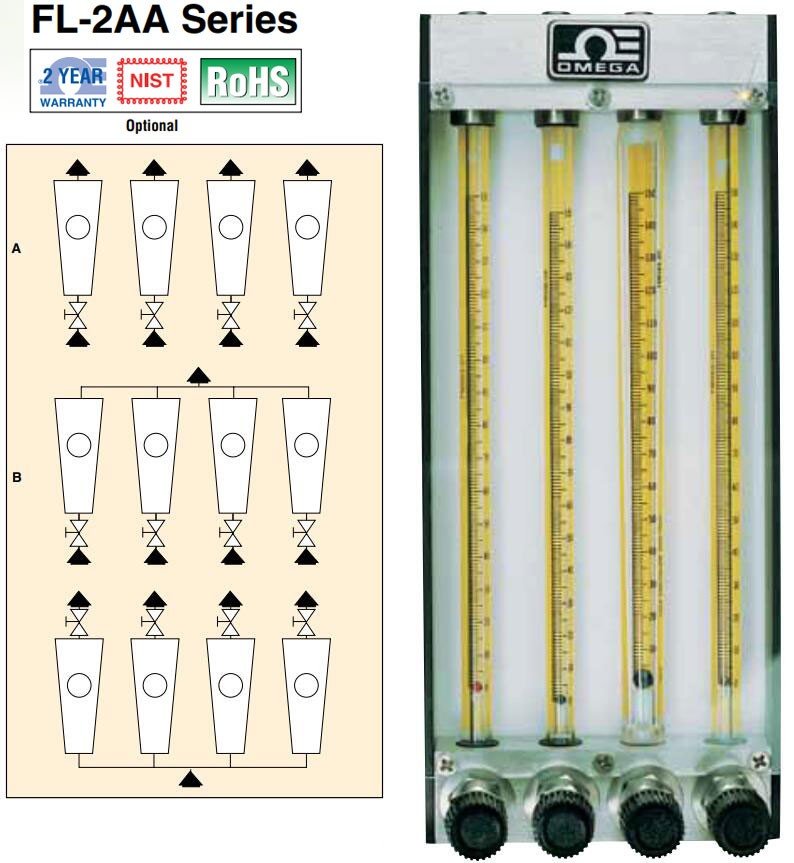

OMEGA的多管变面积流量计非常适用于在单个通道中计量多达四个液体或气体流的应用。提供两种框架流模式，单个通道测量（框架A）或多个入口歧管到一个出口（框架B）。框架B型单元也可以在现场倒置，以便将单个入口拆分为多个出口。16转精密计量阀也可提供非上升茎（咨询销售）。FL-2AA系列变截面流量计采用可互换的FLT系列150毫米流量管，可提供为了获得至大的灵活性，有9种不同的尺寸和5种不同的浮子可供选择;每个管有43种可能的管/浮子组合。请参考FLT系列了解每种流管/浮子组合的具体范围。

规格

重复性：±0.25% 满量程

至大压力：13.8 巴（200 psig）

至高温度：121℃（250℉）;82℃（180℉）水

连接：1/8 FNPT

美国OMEGA流量计

订货信息：

型号	框架流动模式	顶部配件
两管-249.25 H x 57.15 mm W (9.813 x 2.25")
FL-2AA-()-()	A	铝
FL-2SA-()-()	A	316不锈钢
FL-2AB-()-()	B	铝
FL-2SB-()-()	B	316不锈钢
三管-249.25 H x 82.55 mm W (9.831 x 3.25")
FL-3AA-()-()-(*)	A	铝
FL-3SA-()-()-(*)	A	316不锈钢
FL-3AB-()-()-(*)	B	铝
FL-3SB-()-()-(*)	B	316不锈钢
四管-249.25 H x 107.95 mm W (9.813 x 4.25")
FL-4AA-()-()-()-()	A	铝
FL-4SA-()-()-()-()	A	316不锈钢
FL-4AB-()-()-()-()	B	铝
FL-4SB-()-()-()-()	B	316不锈钢

(*)填入150 mm流量管号代码，组成所需流量计型号

订货示例：

FL-2AA-45G-45G：两管流量计，45号管和玻璃浮子

FL-3SB-02ST-03ST-05ST：三管歧管输出变面积流量计，带316不锈钢端部配件，一个带不锈钢浮子的02号管，一个带不锈钢浮子的03尺寸管和一个带不锈钢浮子的05尺寸管。

配有空气和水的相关表。

150 mm流量管型号后缀表示浮子：G=黑色玻璃，SA=红色蓝宝石，ST=316不锈钢，C=碳纤维，T=钽

材料	密度 g/ml
玻璃	2.53
蓝宝石	3.98
不锈钢	8.04
碳合金	14.98
钽	16.58

150 mm流量管

气体、常规气体的流量容量范围以 cc/min为单位，流量管具有10:1的范围

管号	空气	水	氩	二氧化碳	H2	H	N	O
45G	19	0.196	15	23	16	37	20	17
45SA	30	0.392	24	37	26	59	31	27
45ST	60.6	0.94	49	72	53	123	62	54
45C	110	1.91	90	127	101	232	114	99
45T	121	2.13	99	139	112	256	125	109
41G	49	0.49	44	56	46	94	48	42
41SA	73	0.98	60	84	69	149	76	70.4
41ST	143	2.34	113	150	133	301	143	131
41C	247	4.7	202	251	260	567	255	228
41T	264	5.1	222	263	288	602	274	244
61G	93	0.9	75.6	103	90	208	92	81
61C	444	8.5	373	445	519	1120	462	407
61T	484	9.2	393	470	555	1225	495	433
02G	374	5.5	305	355	450	1021	382	340
02SA	513	10	429	472	681	1497	520	472
02ST	814	20.4	676	728	1290	2496	824	753
02C	1222	33.7	1020	1072	2221	3876	1220	1131
02T	1331	36.1	1085	1134	2356	4257	1310	1206
03G	844	16.5	687	725	1490	2620	827	772
03SA	1093	26.1	910	944	2059	3546	1110	1024
03ST	1682	44.6	1380	1420	3397	5547	1662	1545
03C	2423	70.5	1996	2039	5120	8170	2405	2246
03T	2576	75.6	2131	2163	5437	8717	2575	2364
04G	2313	54	1949	2048	4880	7817	2395	2169
04SA	3079	78	2605	2620	6458	10,455	3142	2860
04ST	4562	133	3903	3990	9770	15,855	4685	4341
04C	6621	201	5665	5743	14,500	22,790	6845	6307
04T	6932	212	6040	6018	15,420	24,252	7080	6690
05G	3922	84	3151	3374	7803	13,105	3868	3485
05SA	5188	126	4175	4388	10,336	16,108	5090	4652
05ST	7825	217	6384	6308	15,960	27,804	7722	6992
05C	11,154	329	9460	9222	23,509	37,553	10,973	10,082
05T	11,965	353	9627	9475	25,131	39,998	11,628	10,741
39G	8678	210	7366	7485	19,426	29,840	8916	8269
39SA	11,357	306	9539	9557	25,400	40,006	11,524	10,706
39ST	16,737	506	14,131	14,051	38,576	59,995	17,021	15,710
39C	23,752	747	20,166	19,854	56,220	83,052	24,071	22,432
39T	25,252	790	21,414	21,115	60,596	90,410	25,709	23,790
40G	23,742	541	19,761	18,989	53,100	85,812	23,512	21,350
40SA	30,711	806	24,563	23,855	70,100	110,100	29,930	27,181
40ST	45,227	1288	35,300	34,287	103,647	159,699	43,000	39,567
40C	66,346	1881	47,890	46,311	146,500	221,872	59,580	54,902
40T	69,940	2001	51,997	49,009	189,826	234,423	63,826	57,960

注：配有每个管子的空气和水相关表，以及说明表（相关表的背面）。

要订购，请参阅下面的部件号生成器。将流管的价格添加到框架的价格中。

对于具有四个以上管子的多管变面积流量计，请留言所需和联系方式。

对于NIST校准，请在型号中添加后缀“-NIST AIR”，将每管，每气体，每个浮子的价格添加225美元。在型号中添加后缀“-NIST WATER”，价格增加 275 美元。

广州市赛拓仪器科技有限公司经销美国OMEGA热电偶，热电偶线，流量计、风速计等全系列产品，大部分产品有现货，如需订购或咨询货期、售价、参数等信息，请留言所需产品，以便提供详细信息，将竭诚为您服务。
