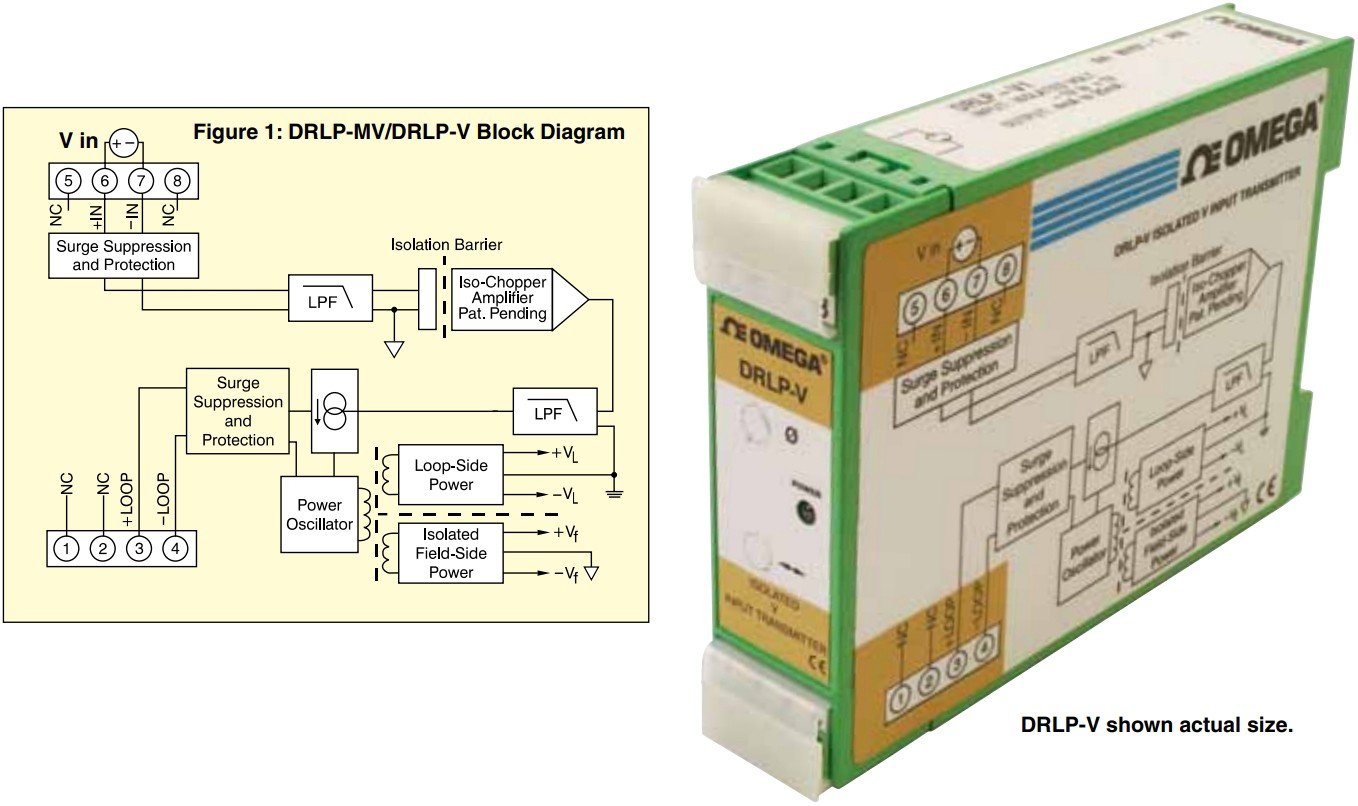

每个DRLP-MV和DRLP-V电压输入变送器都提供一个模拟输入通道，该输入经过过滤、隔离、放大并转换为过程电流输出（图1）。信号滤波通过一个五极点滤波器完成，该滤波器在60 Hz时提供85 dB的正常模式抑制，在50 Hz时提供80 dB的正常模式抑制。一个抗混叠极位于隔离栅的磁场侧，其他四个位于工艺回路侧。在初始场侧滤波之后，输入信号由专有的斩波器电路斩波。隔离由变压器耦合提供，同样使用专有技术来抑制共模尖峰或浪涌的传输。
DRLP-MV和DRLP-V变送器上的特殊输入和输出电路可防止意外连接高达240VAC的电力线电压，并防止ANSI/IEEE C37.90.1定义的瞬态事件。信号和环路电源线使用螺丝端子固定在模块上，螺丝端子位于可插拔接线端子中，便于系统组装和重新配置。
这些模块具有出色的稳定性，无需重新校准，但是，零点和量程设置至多可调整±10%，以适应需要微调的情况。使用位于前面板标签下方的电位计进行调整，为便于使用，是非交互式的。
规格
Typical at TA= 25℃ and 24V Loop Voltage-V
输入范围：
DRLP-MV：±10 mV to ±100 mV
DRLP-V：±1V to ±20V
输入偏置电流：
DRLP-MV：±0.5nA
DRLP-V：±0.05nA
输入电阻
正常
DRLP-MV：50 MΩ
DRLP-V：2 MΩ
关闭电源
DRLP-MV：66 kΩ
DRLP-V：2 MΩ
超载
DRLP-MV：66 kΩ
DRLP-V：2 MΩ
CMR (50 or 60 Hz)：160 dB
NMR：85 dB at 60 Hz，80 dB at 50 Hz
可调性：±10%零点和量程
准确度*：±0.03%
一致性：±0.01%
稳定性
偏移：±20 ppm/℃
增益：±80 ppm/℃
带宽，-3dB：3 Hz
响应时间，90%量程：165 ms
输出限制
欠量程：2.8 mA
超量程：29 mA
美国omega变送器订货信息：
| 型号 | 输入范围 |
| DRLP-MV1 | ±10 mV |
| DRLP-MV2 | ±50 mV |
| DRLP-MV3 | ±100 mV |
| DRLP-MV4 | 0 to 10 mV |
| DRLP-MV5 | 0 to 50 mV |
| DRLP-MV6 | 0 to 100 mV |
| DRLP-V1 | ±1V |
| DRLP-V2 | ±5V |
| DRLP-V3 | ±10V |
| DRLP-V4 | 0 to 1V |
| DRLP-V5 | 0 to 5V |
| DRLP-V6 | 0 to 10V |
| DRLP-V7 | ±20V |
| DRLP-V8 | 0 to 20V |
| 配件 | |
| RAIL-35-1 | 35mm DIN导轨，1m（3.3'）长 |
| RAIL-35-2 | 35mm DIN导轨，2m（6.6'）长 |
