OMEGA IN-UVI 管路信号调节器连接在传感器和读取仪器之间，带有坚固耐用的不锈钢外壳。这款信号调节器可为传感器提供高度调节的电桥激励电压，并可将传感器的毫伏信号转换成 0 至 5、0 至 10、±5、±10 Vdc 或 4 至 20、12 ± 8 mA 的信号。

IN-UVI 带有两种可选的激励电压、适用于 0.5 mV/V 到 4 mV/V 信号的可编程增益放大器、广泛的零点调整范围和一个可快速进行现场安装的隔离分流校准继电器。所有输出选项和激励电压均可在现场选择。

美国OMEGA惠斯通电桥管路信号调节器

规格:

电源电压：22～32 Vdc，输出隔离

隔离输入到输出：500 Vdc

电容：0.22 µF

电阻：100 MΩ

输入电流：zui大90 mA（必须能提供200 mA电流）

电压输出：±5 V、±10 V @ 2 mA （zui大值）

输出电阻：60Ω

噪声：10 mV 峰峰值 @ 3 mV/V 电压模式 (10 Vdc)，20 uA峰峰值电流模式

短路保护：有，输出到 -输出

电流输出：4 到 20 mA，12 mA（零）±8 mA输出，现场可编程

zui大负载电阻：700 Ω @ 20 mA

工作温度：-20～60°C (0～140°F)

响应时间：200 uS (0～63%)

激励电压：5 或 10，现场可编程

zui大激励电流：30 mA @ 10 Vdc

传感器输入范围：0.5 mV/V 到 4 mV/V，0.5 步

分流校准：有；远程激活

环保等级：IP65

长期零点漂移：0.1%/年

温度影响：

零点：0.001%/°F（自动调零前端）

量程：0.0025%/°F

线性度：0.01%

调节范围：

零点：±30%

量程：±20%（细调）±40%（粗调）

调节位置：连接器端帽后面

EMC 影响：<0.1%，符合EN 61326-1（工业）标准

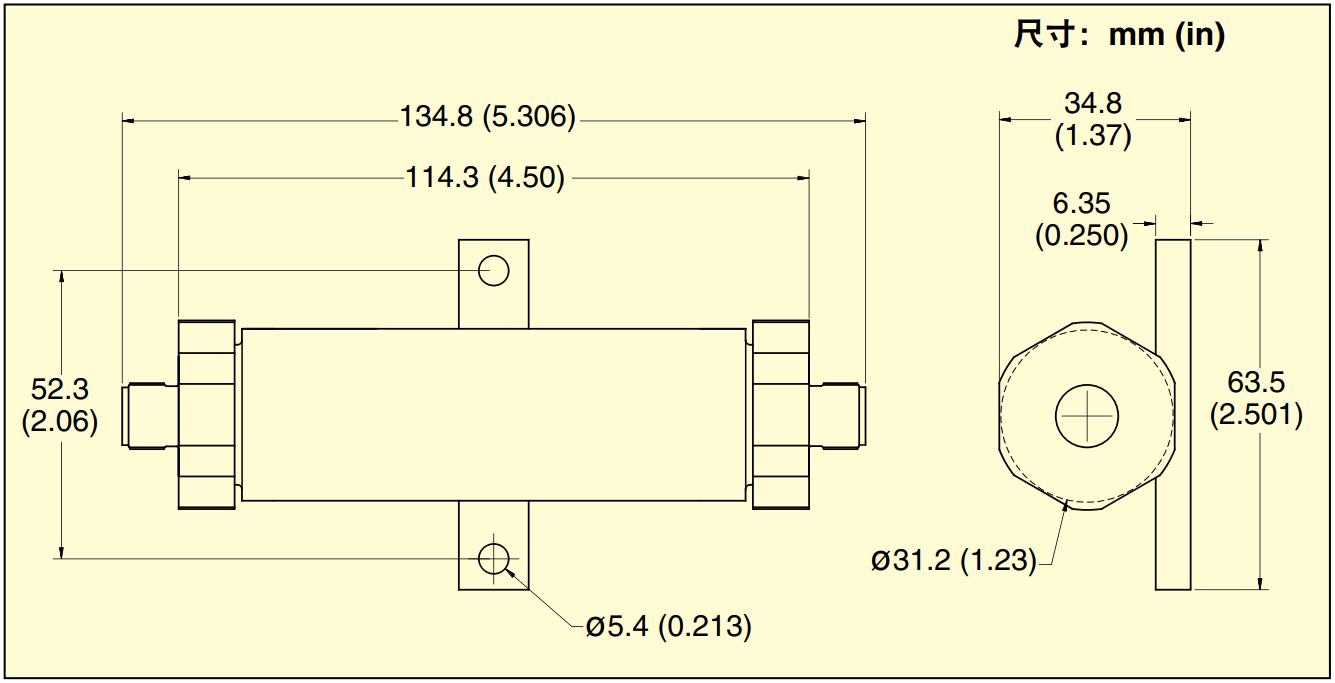

尺寸：134.8（长）x 34.8（高）x 31.2 mm（厚）(5.3 x 1.37 x 1.23)

传感器要求：

电桥激励：5 Vdc或10 Vdc

电桥灵敏度：激励电压为5Vdc时为1～8 mV/V，激励电压为10Vdc时为0.5～4 mV/V

电桥电阻：350～5000 Ω*

* 时间常数0～63%（350Ω电桥为200 µS/5000 Ω电桥为1.2 mS）

美国OMEGA惠斯通电桥管路信号调节器

订货信息：

型号	说明
IN-UVI	惠斯通电桥管路信号调节器

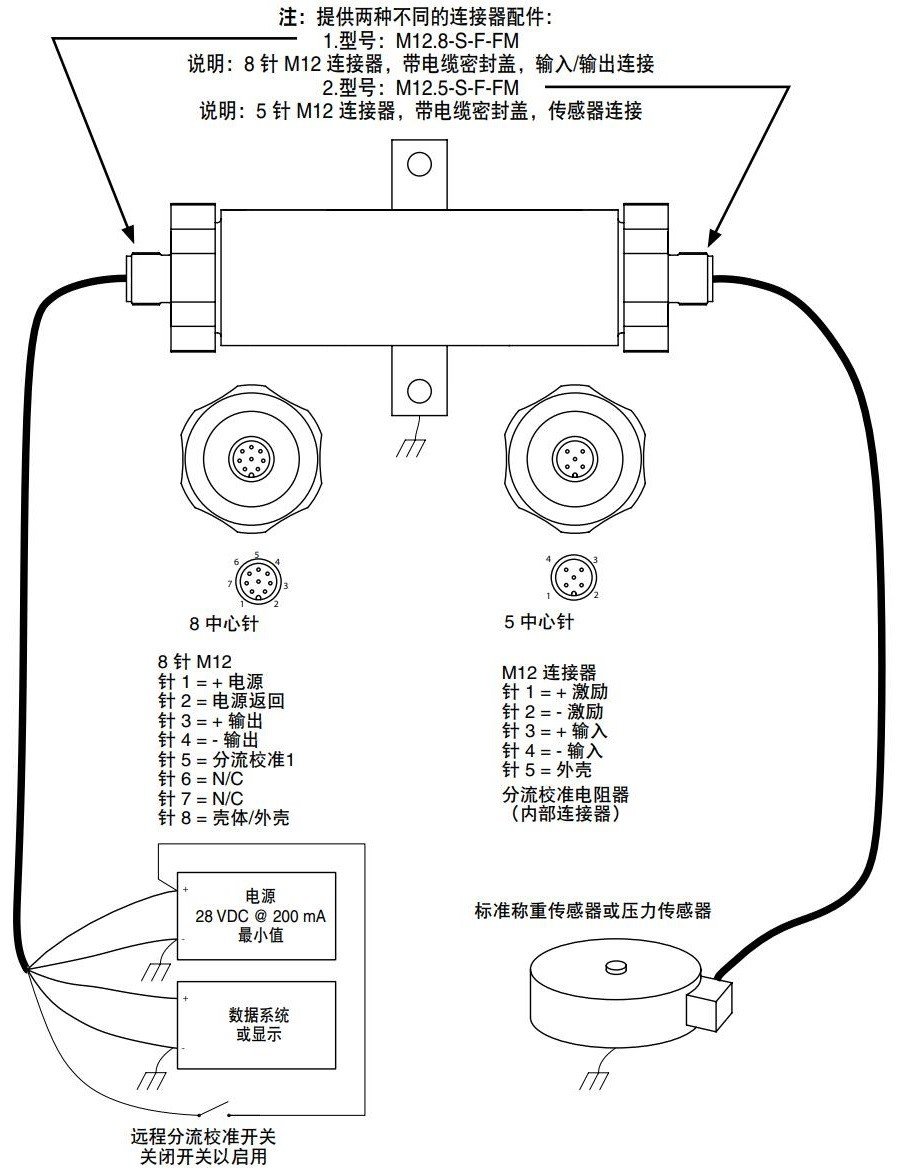

配件
M12.5-S-F-FM	5针M12连接器，带电缆密封盖，传感器连接
M12.8-S-F-FM	8针M12连接器，带电缆密封盖，输入/输出连接

美国OMEGA惠斯通电桥管路信号调节器

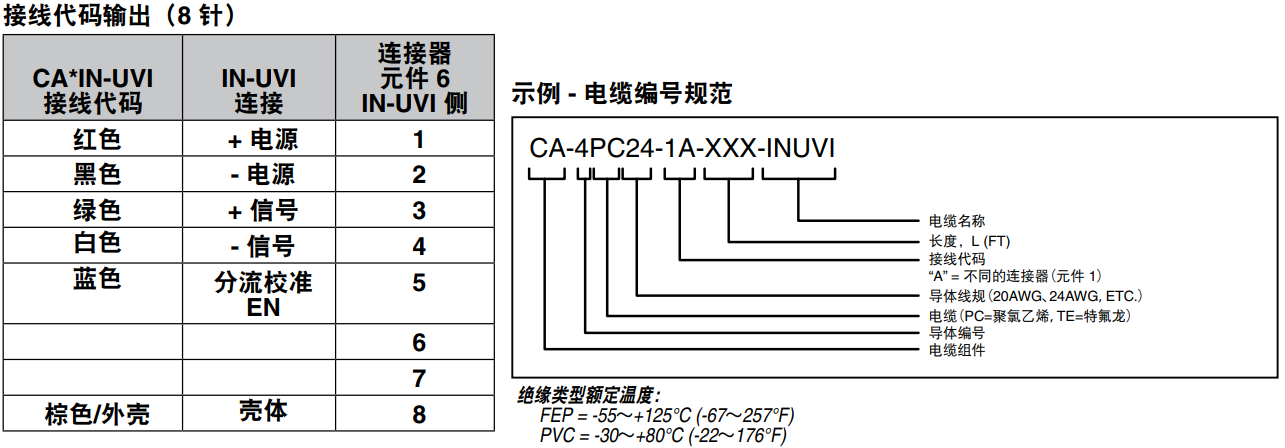

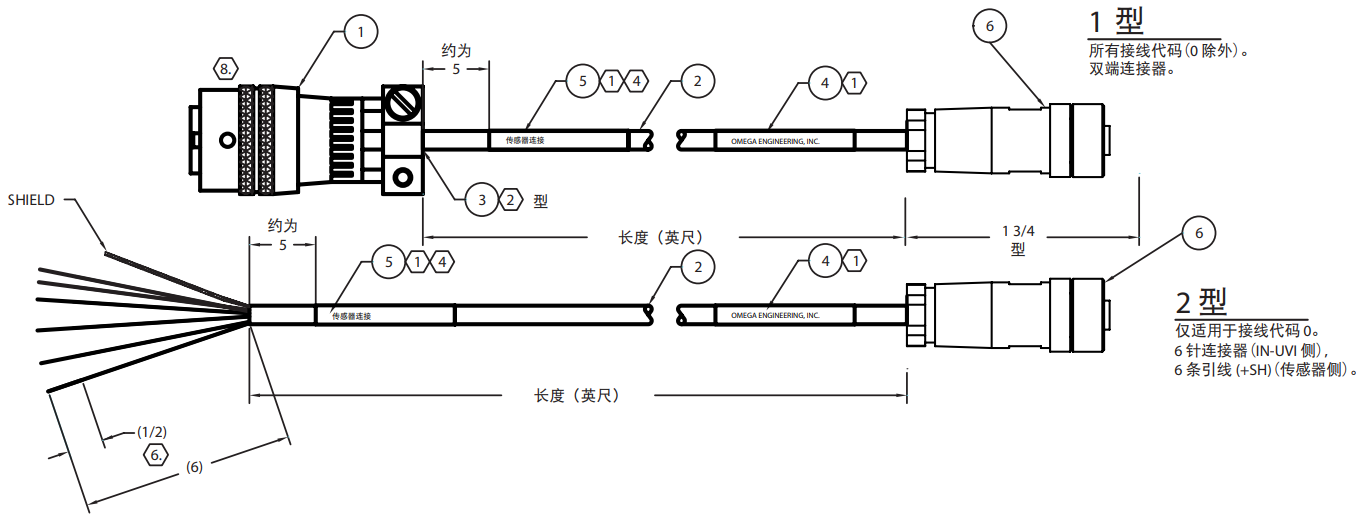

标准电缆部件号

型号	元件 1	元件 6	搭配使用的产品（如需了解未列出的产品，请联系销售人员）
CA-4PC24-2A-015-INUVI	P001268	M12.5-S-F-FM	LC111 25-200 LBS
CA-4PC24-3-015-INUVI	PT06F10-6S	M12.5-S-F-FM	LC1011、LC1112、LC1113、LC411、 LC412、LC711、LC712、LC511、LC315、LC213、LC214、LC111 >200 lbs
CA-4TE24-3-015-INUVI	PT06F10-6S	M12.5-S-F-FM	PX35、PX01、PX02、PX80、PX81
CA-4PC24-4-015-INUVI	PT06F10-6S	M12.5-S-F-FM	LCHD 5-5000 lbs、PX610、PX61V1、 PX931
CA-4PC24-4A-015-INUVI	MS3106E-14S-6S	M12.5-S-F-FM	LCHD > 5000 lbs（使用 MS3102E-145-6S）
CA-4TE24-5-015-INUVI	PT06F10-6S	M12.5-S-F-FM	PX32
CA-4TE24-6-015-INUVI	PT06F10-6S	M12.5-S-F-FM	(mV) PX5000、PX5500、PX6000(mV输出)、PX1004、PX1005
CA-4PC24-8-015-INUVI	PT06F10-6S	M12.5-S-F-FM
CA-4PC24-0-015-INUVI	2 型	M12.5-S-F-FM	2 型- 接线代码 0
CA-4TE24-0-015-INUVI	2 型	M12.5-S-F-FM	2 型- 接线代码 0
CA-6PC24-OUT-015-INUVI	2 型	M12.8-S-F-FM	2 型- 接线代码输出
