PSW-1110系列是经济高效的数字压力开关，易于读取、编程，非常适合狭小空间。

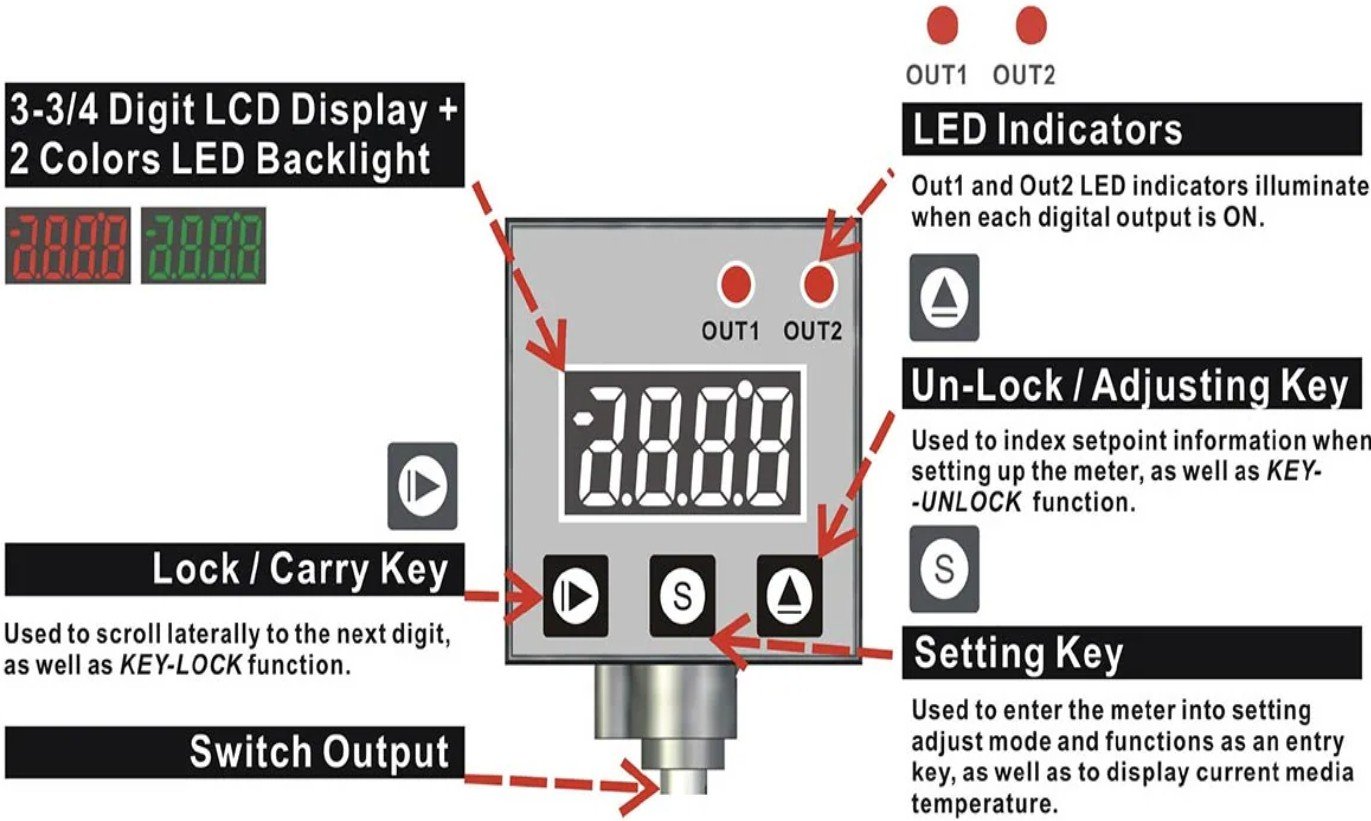

这些微型压力开关为非腐蚀性气体提供PNP输出开关控制。PSW-1110具有明亮的4位7段显示屏，可轻松查看当前压力。显示屏还可以根据开关状态编程为变为红色或绿色，并且有两个LED指示灯可在输出激活时显示。总之，这款微型压力开关具有多个可视指示器，可以快速显示状态，一目了然。

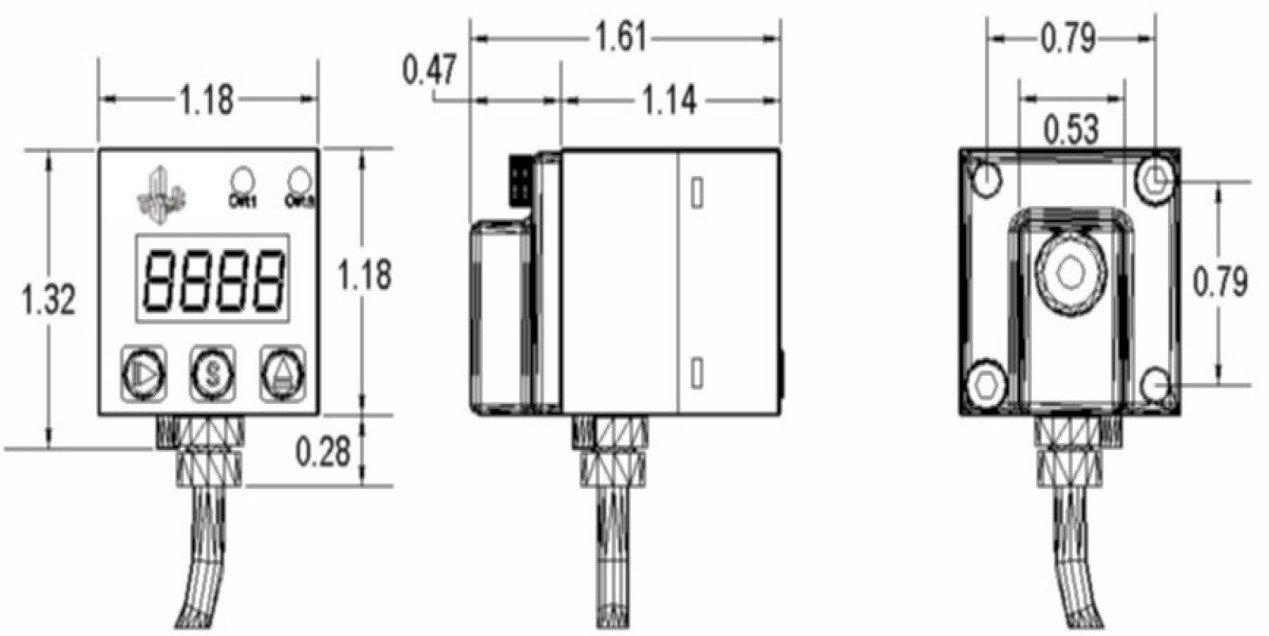

超紧凑的尺寸和多个压力端口方向使该装置易于安装在几乎任何地方。有水平和垂直方向的压力端口，以便至方便的方向和使用，未使用的端口用随附的固定螺钉堵住。作为额外的好处，该开关还可以测量介质温度，并且可以设置为以摄氏度或华氏度进行测量。有一个键盘锁定功能，以防止不熟悉本机的人不必要的按钮按下或更改。
PNP输出是完全可编程的，用户还可以选择八种压力单位之一：psi、bar、kg/cm2、KPa、MPa、inHg、cmHg和Atm。输出模式有四个选项。主要选项是滞后和窗口模式，每种模式都有高低驱动方法。有关详细信息，请参阅下面的操作模式部分，有关操作说明，请参阅产品手册。
*请注意，产品图片包含基本单元和面板安装;面板安装座和安装支架作为附件单独出售。
规格：
| 准确性 | ±1%FS |
| 重复性 | ±1%FS |
| 响应时间 | 135ms |
| 爆破压力 | 300psi |
| 兼容介质 | 无腐蚀性气体 |
| 电源电压 | 10-30Vdc |
| 电气连接 | 20“电缆，带悬空引线 |
| 电流消耗 | ≤80mA |
| 输出 | PNP |
| 介质温度范围 | 0 to 100℃ (32 to 212℉) |
| 温度精度 | ±2℃(±4℉) |
| 工作温度 | -10 to 60℃(14 to 140℉) |
| 储存温度 | -20 to 70℃(-4 to 158℉) |
| 操作和存储湿度 | 35 to 85% RH |
| 工艺连接材料 | Zinc Alloy |
| 外壳材料 | ABS |
| 重量 | 80g |
| Shock | 100g(980m/s²) |
| 加速 | 10g(98m/s²) |
| 振动 | 10 to 500 Hz freq., 0.06” (1.5 mm) amplitude |
订货信息：
| 型号 | 开关类型 | 压力范围 | 压力类型 | 压力端 口尺寸 | 压力端 口类型 | 死区 | 死区范围 | 特征 |
| PSW1110-15CPI | 2个PNP | -15至15psi | 复合仪表 | 1/8" | NPT外螺纹 | 可调 | -15至15psi | LED显示屏 |
| PSW1110-15VPI | 2个PNP | -15至0psi | 真空 | 1/8" | NPT外螺纹 | 可调 | 0至15psi | LED显示屏 |
| PSW1110-150GPI | 2个PNP | 0至150psi | 轨距 | 1/8" | NPT外螺纹 | 可调 | 0至150psi | LED显示屏 |
| PSW1110-15CP5V | 2个PNP | -15至15psi | 复合仪表 | 1/8" | NPT外螺纹 | 可调 | -15至15psi | LED显示屏 |
| PSW1110-15VP5V | 2个PNP | -15至0psi | 真空 | 1/8" | NPT外螺纹 | 可调 | 0至15psi | LED显示屏 |
| PSWM1110-15CPI | 2个PNP | -15至15psi | 复合仪表 | 1/8" | BSPT公头 | 可调 | -15至15psi | LED显示屏 |
| PSWM1110-15VPI | 2个PNP | -15至0psi | 真空 | 1/8" | BSPT公头 | 可调 | 0至15psi | LED显示屏 |
| PSW1110-150GP5V | 2个PNP | 0至150psi | 轨距 | 1/8" | NPT外螺纹 | 可调 | 0至150psi | LED显示屏 |
| PSWM1110-150GPI | 2个PNP | 0至150psi | 轨距 | 1/8" | BSPT公头 | 可调 | 0至150psi | LED显示屏 |
| PSWM1110-15CP5V | 2个PNP | -15至15psi | 复合仪表 | 1/8" | BSPT公头 | 可调 | -15至15psi | LED显示屏 |
| PSWM1110-15VP5V | 2个PNP | -15至0psi | 真空 | 1/8" | BSPT公头 | 可调 | 0至15psi | LED显示屏 |
| PSWM1110-150GP5V | 2个PNP | 0至150psi | 轨距 | 1/8" | BSPT公头 | 可调 | 0至150psi | LED显示屏 |

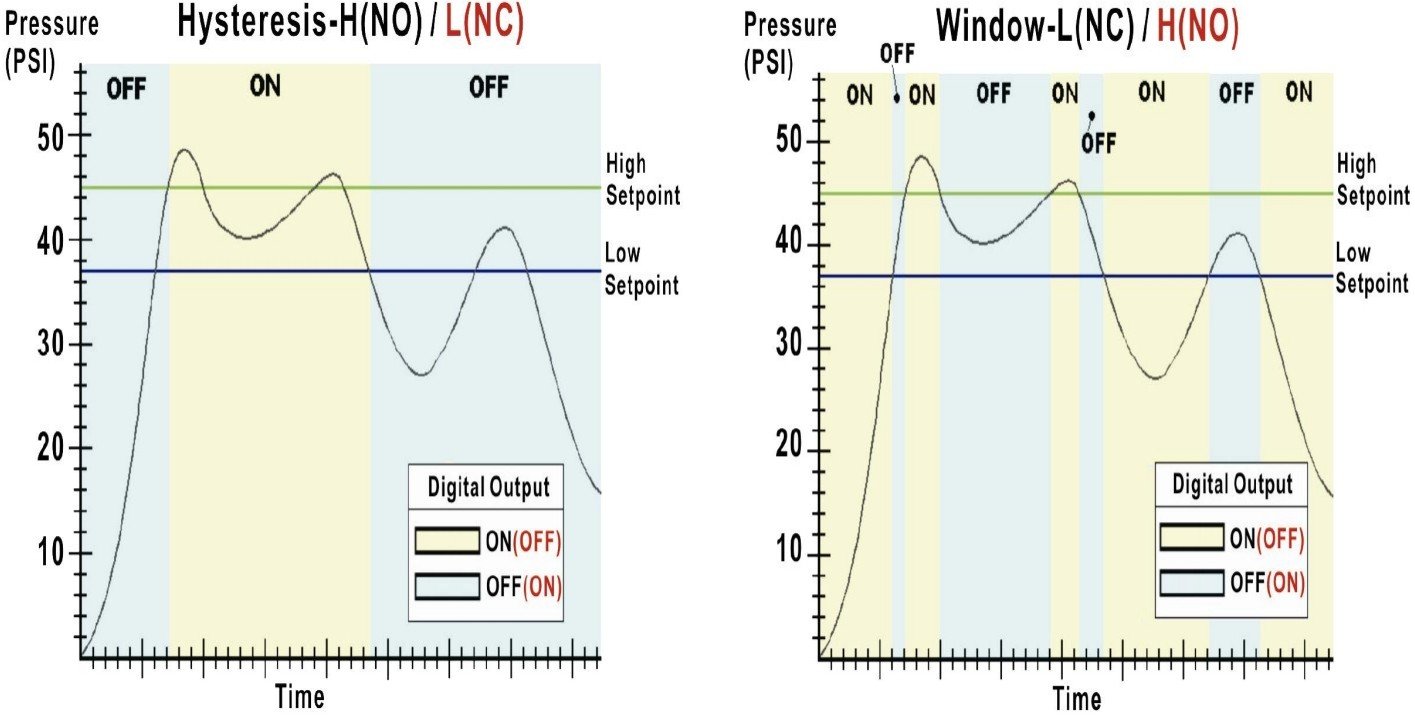

操作模式
数字输出的输出模式主要有两种类型：滞后模式和窗口模式。
迟滞模式有两种类型的驱动，低电平有效和高电平有效，如下图输出模式左侧所示。
低电平有效：当压力达到高设定点（绿线）时关闭输出。输出保持关闭状态，直到压力降至低设定值（蓝线）以下。
高电平有效：当压力达到高设定点时打开输出。输出保持开启状态，直到压力降至低设定值以下。
窗口模式还具有两种类型的致动，低电平有效和高电平有效，如下图输出模式右侧所示。
低电平有效：当压力介于高设定值（绿线）和压力低设定值（蓝线）之间时关闭输出。
高电平有效：当压力介于高设定点（绿线）和压力低设定点（蓝线）之间时打开输出。

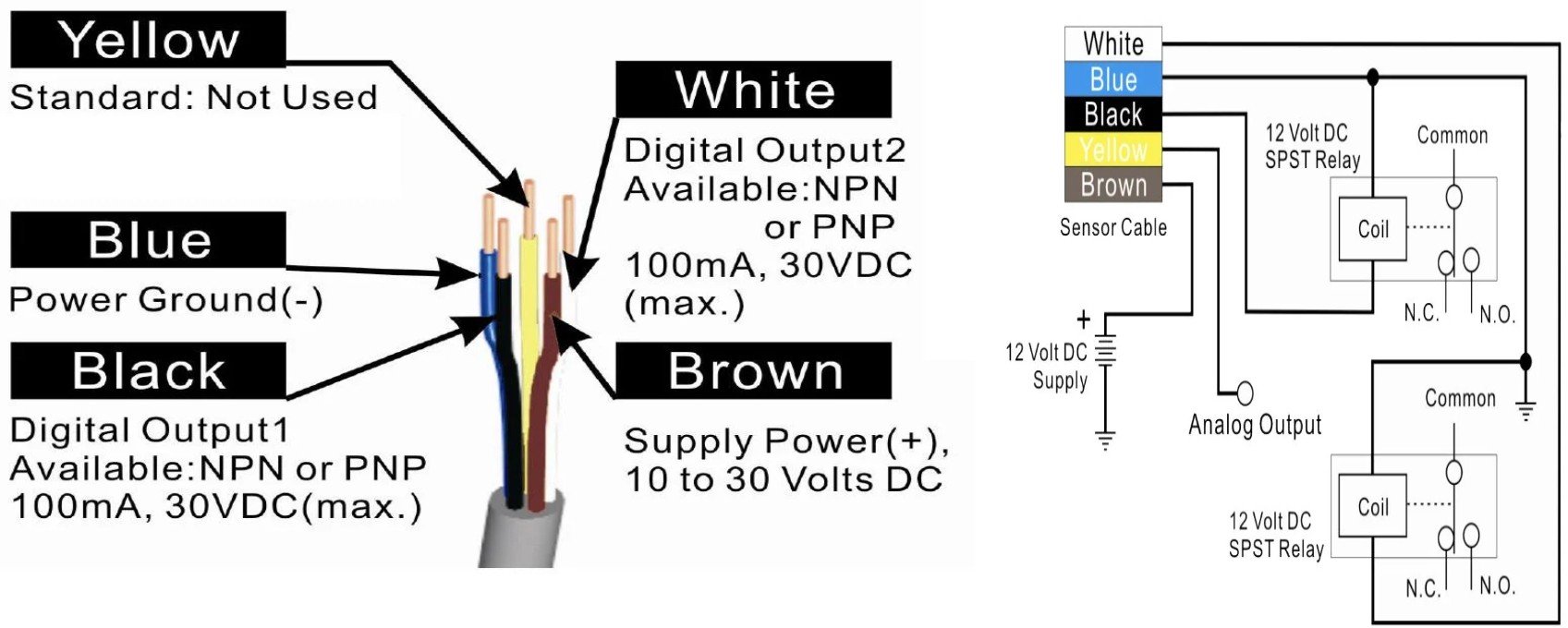

布线
有关更多详细信息，请参阅产品手册。
辅料
我们的产品配件部分包含一系列安装配件。提供垂直或水平支架，便于安装到另一个表面;传感器背面有两个螺纹安装孔，任一支架都用螺钉固定。还提供面板安装，由于弹簧加载夹模制到外壳中，因此适用于广泛的面板开孔。
其他选项
PSW-1110还提供以下选项：额外的压力范围、NPN输出、备用压力端口螺纹类型以及液体介质兼容性。如果您想了解有关这些选项的更多信息或需要进一步定制此设计，请通过电话、网站留言或发送电子邮件至与我们联系。
